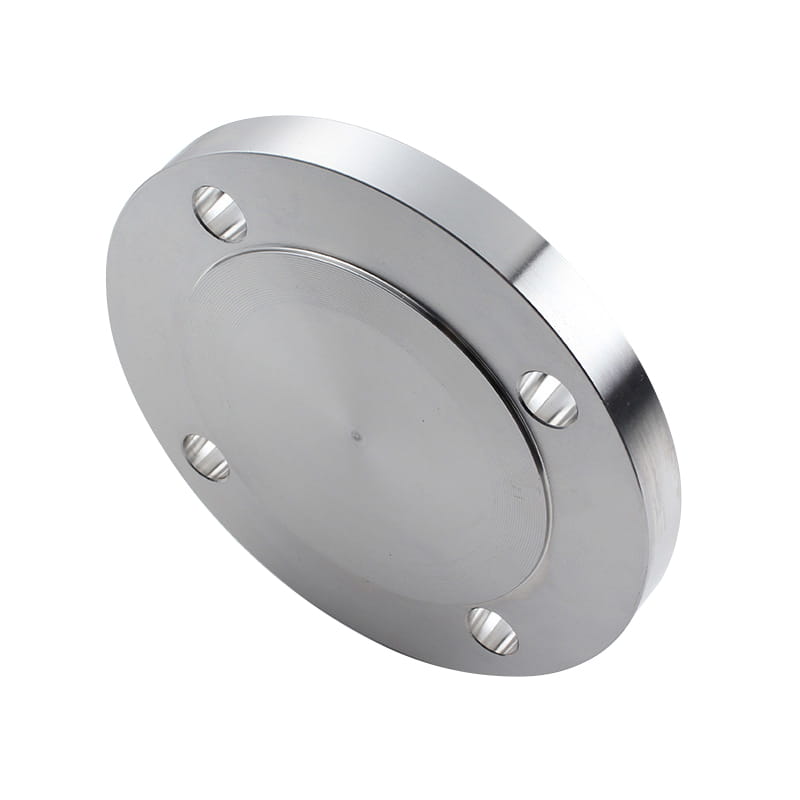

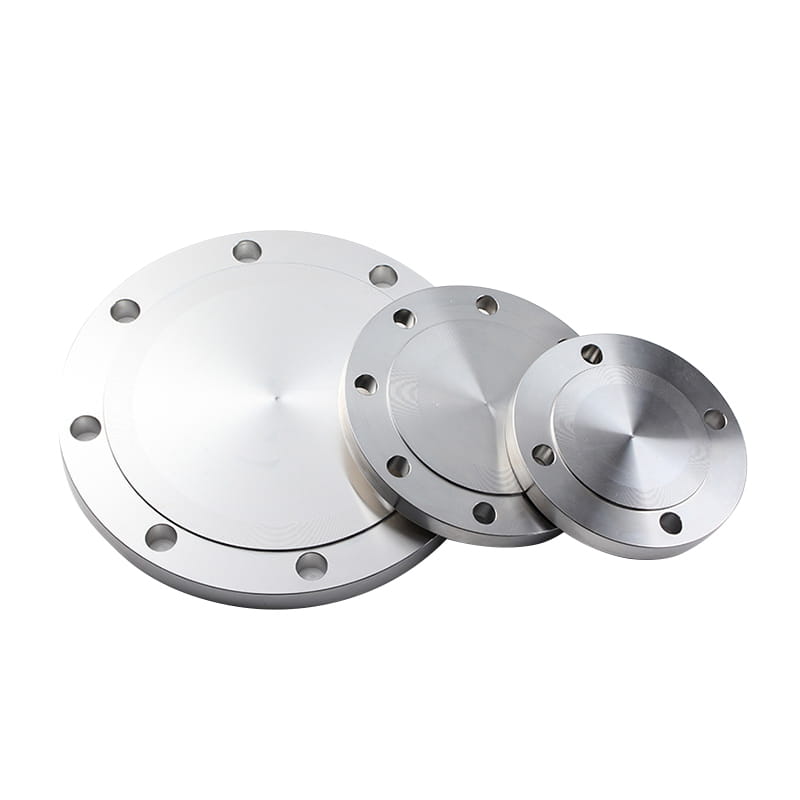

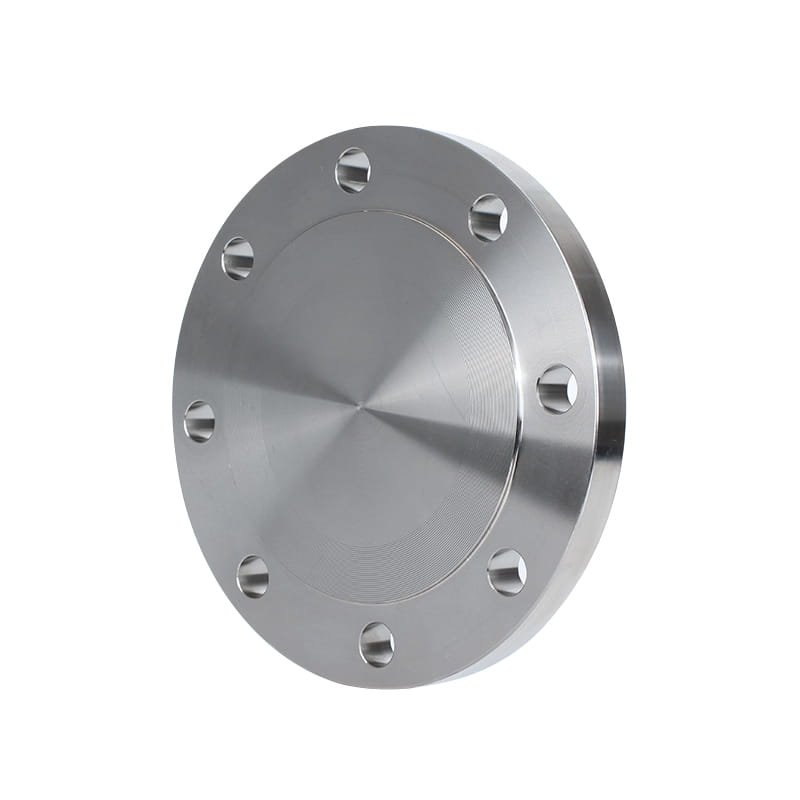

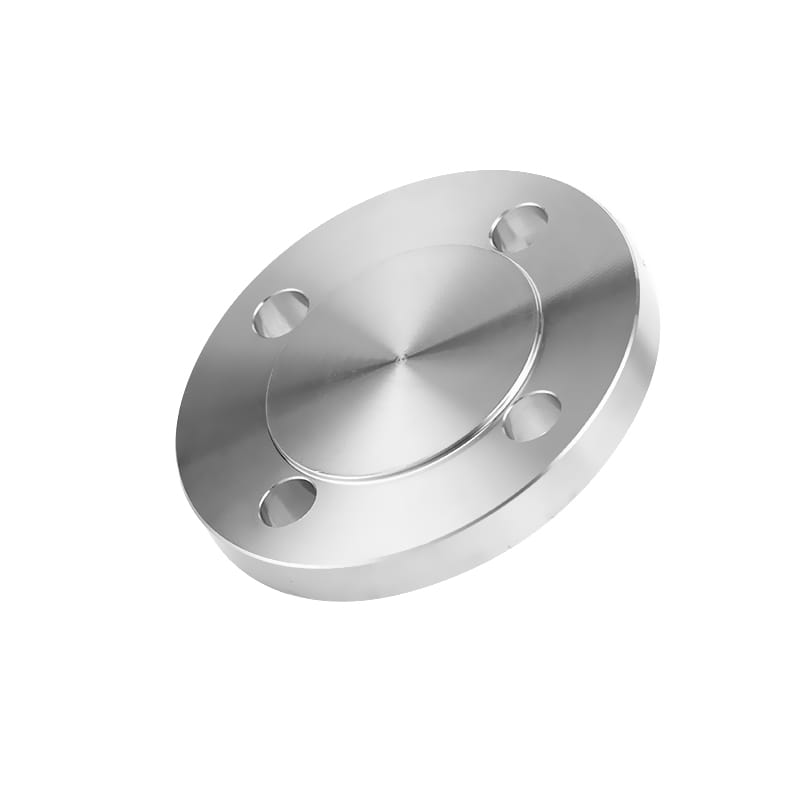

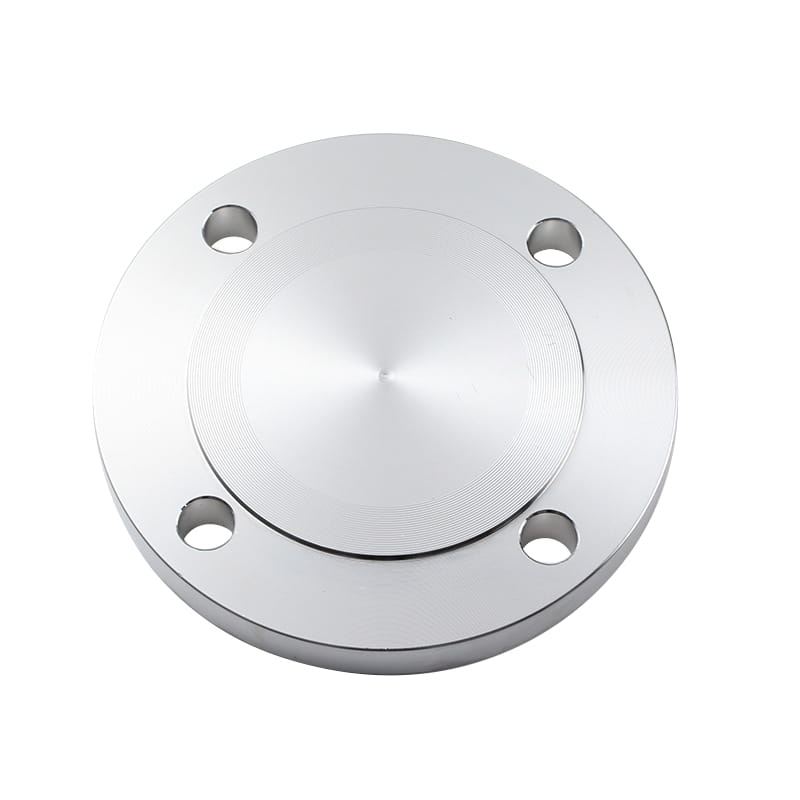

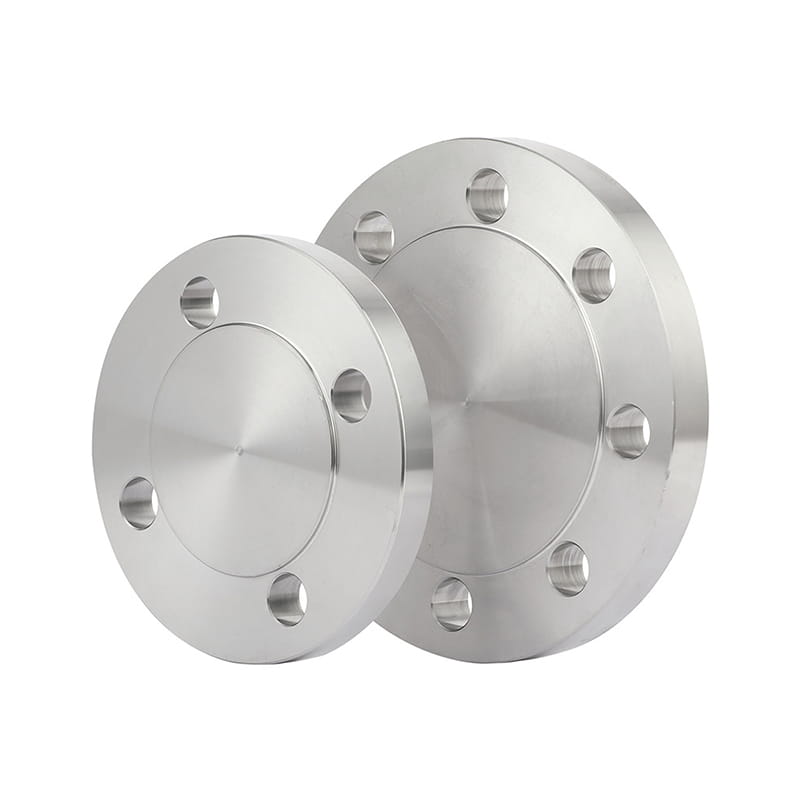

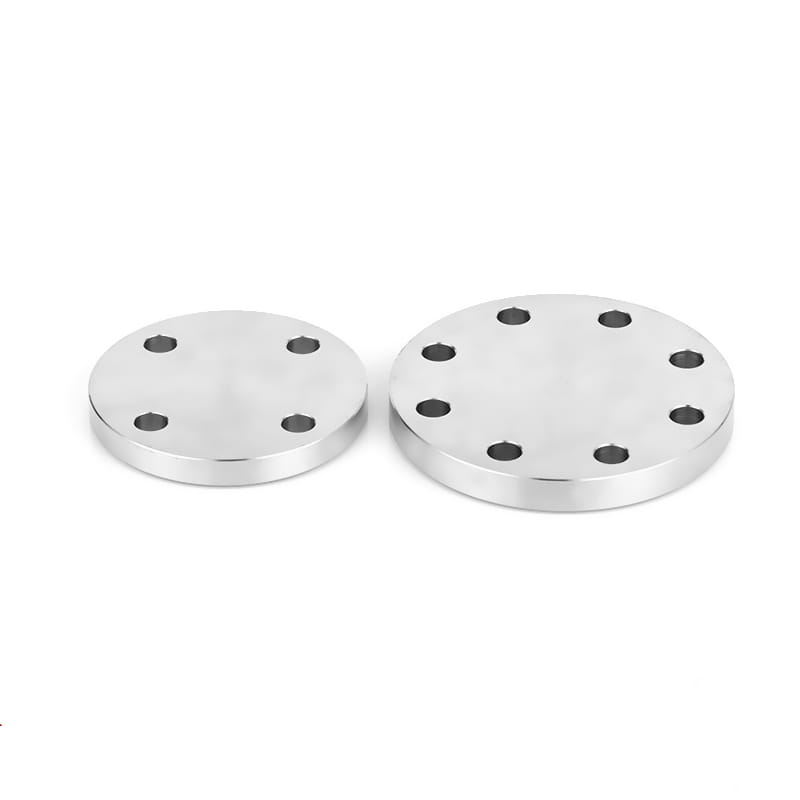

PN10 Tiêu chuẩn nâng lên khuôn mặt (RF) Mũi mặt bích Blind Sorf với các lỗ thông qua

PN10 Tiêu chuẩn nâng lên khuôn mặt (RF) Mũi mặt bích Blind Sorf với các lỗ thông qua

Bình mù đóng một vai trò quan trọng trong hệ thống đường ống. Nó được đặc trưng bởi một tấm rắn không có lỗ khoan, niêm phong hiệu quả phần cuối của đường ống hoặc tàu. Nó là một phần quan trọng của bảo trì đường ống, thử nghiệm và cô lập.

Được thiết kế trong các vật liệu khác nhau như thép carbon, thép không gỉ và thép hợp kim, chúng cung cấp độ bền và khả năng phục hồi trong các điều kiện hoạt động và mức áp suất đa dạng. Các loại phổ biến bao gồm mặt cao (RF) và mặt phẳng （FF, với cái trước đây đảm bảo một con dấu an toàn để giảm thiểu rủi ro rò rỉ.

Được sử dụng rộng rãi trong các ngành công nghiệp như dầu khí, hóa dầu và chế biến hóa học, mặt bích mù cung cấp tính linh hoạt cho các ứng dụng yêu cầu đóng cửa các điểm chấm dứt đường ống tạm thời hoặc vĩnh viễn. Kích thước tiêu chuẩn hóa và khả năng tương thích của chúng với các kích thước đường ống khác nhau làm cho chúng trở thành một giải pháp hiệu quả để đảm bảo tính toàn vẹn và an toàn của hệ thống trong quá trình kiểm tra, làm sạch hoặc sửa đổi.

Trước ：No previous article
KẾ TIẾP:Các phụ kiện mặt bích mù bằng thép không gỉ được sử dụng để cách ly một đường ống

Giới thiệu

Tiêu chuẩn	ANSI/ASME B16.5, DIN, JIS, BS, GB
Vật liệu	Thép không gỉ (thường là ASTM A182 F304, F316, F321, F347)
Bề mặt	Dầu chống đá, vẽ (đen, vàng), mạ kẽm, lớp phủ điện
Kiểu	Rèn, cắt cơ học
kích cỡ	1/8 "NB - 48" NB
Thời gian giao hàng	Trong vòng 5-30 ngày sau khi nhận được tiền trả trước
Đóng gói	Hộp gỗ, được tùy chỉnh theo yêu cầu của khách hàng
Ứng dụng	Mặt bích mù bằng thép không gỉ thường được sử dụng trong các kịch bản ứng dụng khác nhau trong các ngành công nghiệp như dầu khí, hóa chất, hóa dầu và phát điện.

Mặt bích mù-pn6

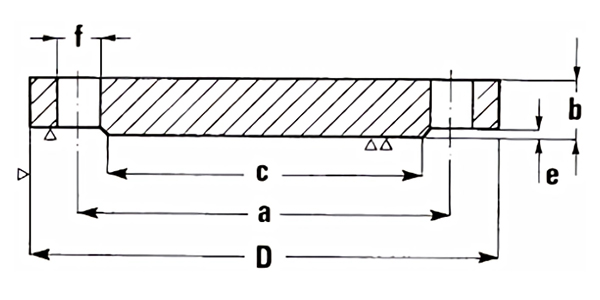

DN	D	Một	c	b	e	f	Bu lông	Không có lỗ hổng
10	75	50	35	12	2	11	M10	4
15	80	55	40	12	2	11	M10	4
20	90	65	50	14	2	11	M10	4
25	100	75	60	14	2	11	M10	4
32	120	90	70	14	2	14	M12	4
40	130	100	80	14	3	14	M12	4
50	140	110	90	14	3	14	M12	4
65	160	130	110	14	3	14	M12	4
80	190	150	128	16	3	18	M16	4
100	210	170	148	16	3	18	M16	4
125	240	200	178	18	3	18	M16	8
150	265	225	202	18	3	18	M16	8
200	320	280	258	20	3	18	M16	8
250	375	335	312	22	3	18	M16	12
300	440	395	365	22	4	22	M20	12
350	490	445	415	22	4	22	M20	12
400	540	490	465	22	4	22	M20	16
450	595	550	520	24	4	22	M20	16
500	645	600	570	24	4	22	M20	20
600	755	705	670	30	5	26	M24	20
700	860	810	775	40	5	26	M24	24
800	975	920	880	44	5	30	M27	24
900	1075	1020	980	48	5	30	M27	24
1000	1175	1120	1080	52	5	30	M27	28
1200	1405	1340	1295	60	5	33	M30	32
1400	1630	1560	1510	68	5	36	M33	36
1600	1830	1760	1710	76	5	36	M33	40
1800	2045	1970	1920	84	5	39	M36	44
2000	2265	2180	2125	92	5	42	M39	48

Mặt bích mù-PN10

DN	D	Một	c	b	e	f	Bu lông	Không có lỗ hổng
10	90	60	40	16	2	14	M12	4
15	95	65	45	16	2	14	M12	4
20	105	75	58	18	2	14	M12	4
25	115	85	68	18	2	14	M12	4
32	140	100	78	18	2	18	M16	4
40	150	110	88	18	3	18	M16	4
50	165	125	102	18	3	18	M16	4
65	185	145	122	18	3	18	M16	8
80	200	160	138	20	3	18	M16	8
100	220	180	158	20	3	18	M16	8
125	250	210	188	22	3	18	M16	8
150	285	240	212	22	3	22	M20	8
200	340	295	268	24	3	22	M20	8
250	395	350	320	26	3	22	M20	12
300	445	400	370	26	4	22	M20	12
350	505	460	430	26	4	22	M20	16
400	565	515	482	26	4	26	M24	16
450	615	565	532	26	4	26	M24	20
500	670	620	585	28	4	26	M24	20
600	780	725	685	34	5	30	M27	20
700	895	840	800	38	5	30	M27	24
800	1015	950	905	42	5	33	M30	24
900	1115	1050	1005	46	5	33	M30	28
1000	1230	1160	1110	52	5	36	M33	28
1200	1455	1380	1330	60	5	39	M36	32
1400	1675	1590	1535		5	42	M39	36
1600	1915	1820	1760		5	48	M45	40
1800	2115	2020	1960		5	48	M45	44
2000	2325	2230	2170		5	48	M45	48

Ứng dụng
