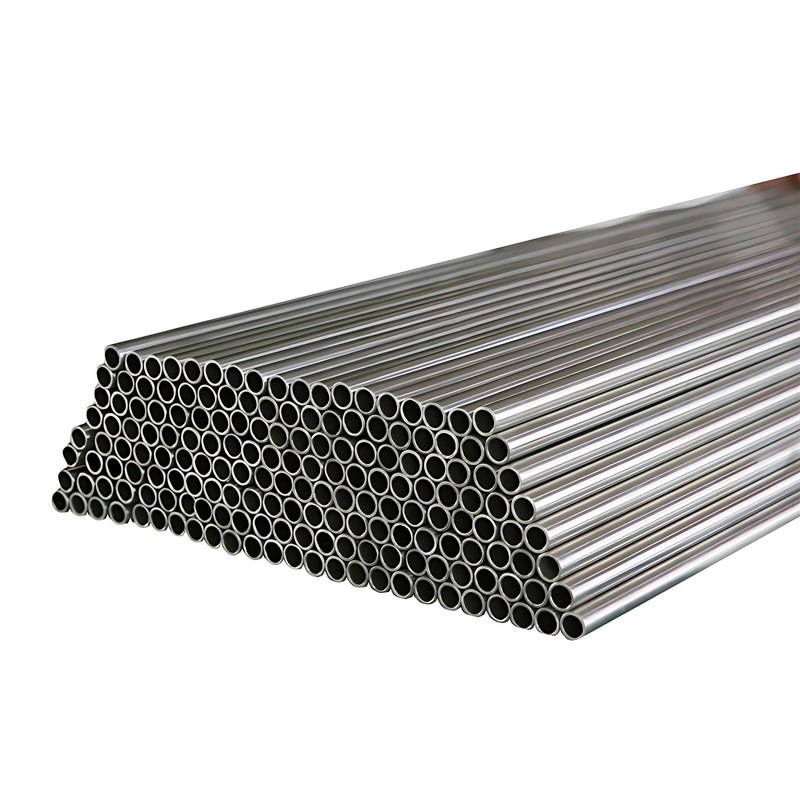

JIS G3459 Vật liệu độ dẫn nhiệt trao đổi nhiệt thép liền mạch

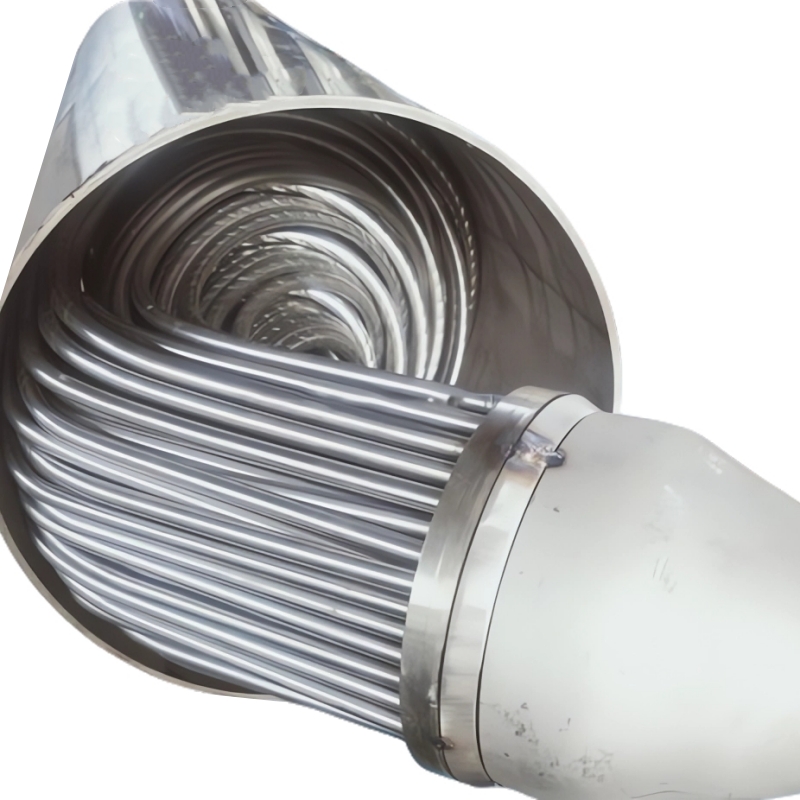

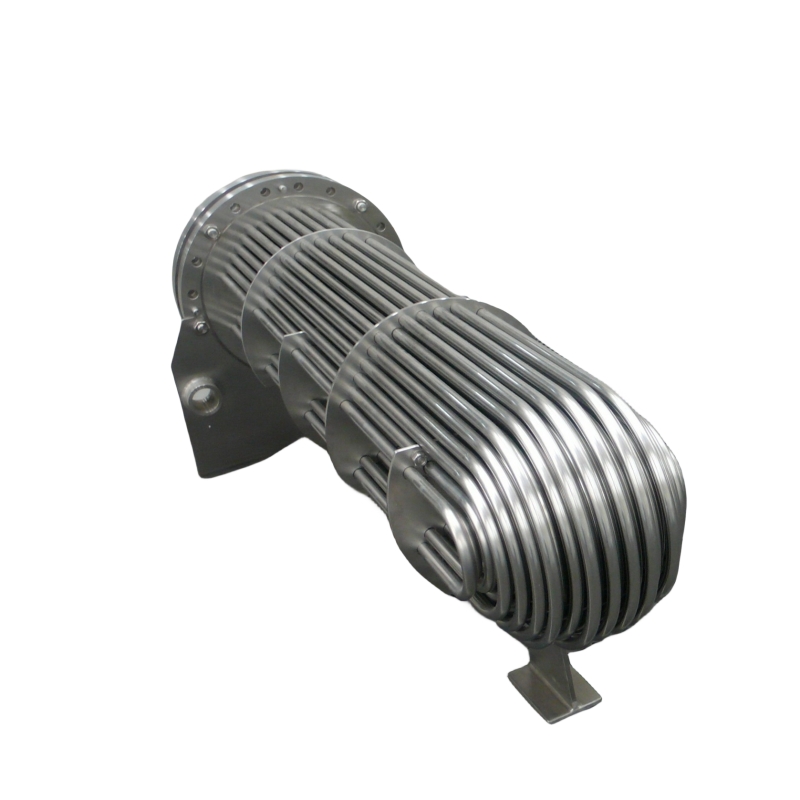

Các ống trao đổi nhiệt được sử dụng để làm mát, làm nóng hoặc hâm nóng lại chất lỏng, khí và không khí. Các ống trao đổi nhiệt đóng một vai trò quan trọng trong việc tạo điều kiện cho quá trình truyền nhiệt bằng cách cho phép trao đổi năng lượng nhiệt giữa chất lỏng quá trình và chất lỏng phía vỏ.

Để có thể truyền nhiệt tốt, đường ống nên có độ dẫn nhiệt tốt. Bởi vì nhiệt được truyền qua ống từ phía nóng sang phía lạnh, có chênh lệch nhiệt độ trên chiều rộng của ống. Bởi vì vật liệu ống có xu hướng khác nhau để mở rộng nhiệt ở các nhiệt độ khác nhau, ứng suất nhiệt xảy ra trong quá trình hoạt động. Điều này không bao gồm bất kỳ ứng suất nào gây ra bởi áp suất cao được tạo ra bởi chính chất lỏng. Vật liệu ống cũng phải tương thích với chất lỏng bên ống vỏ trong thời gian dài trong điều kiện vận hành (nhiệt độ, áp suất, pH, v.v.) để giảm thiểu sự suy giảm như ăn mòn.

Lựa chọn vật liệu ống không phù hợp có thể dẫn đến rò rỉ ống giữa các mặt vỏ và ống, dẫn đến ô nhiễm chéo chất lỏng và mất áp suất có thể. Tất nhiên, vì đường ống chịu áp lực trong một thời gian dài, mệt mỏi sẽ xảy ra theo thời gian, dẫn đến rò rỉ. Khi điều này xảy ra, làm thế nào để sửa chữa các ống trao đổi nhiệt trong bộ trao đổi nhiệt?

Rò rỉ các ống trao đổi nhiệt trong các mạch áp suất thường xảy ra ở hai nơi, một nơi là kết nối của các ống và một là rò rỉ của chính ống.

(1) Rò rỉ tại các kết nối ống trao đổi nhiệt bằng thép không gỉ

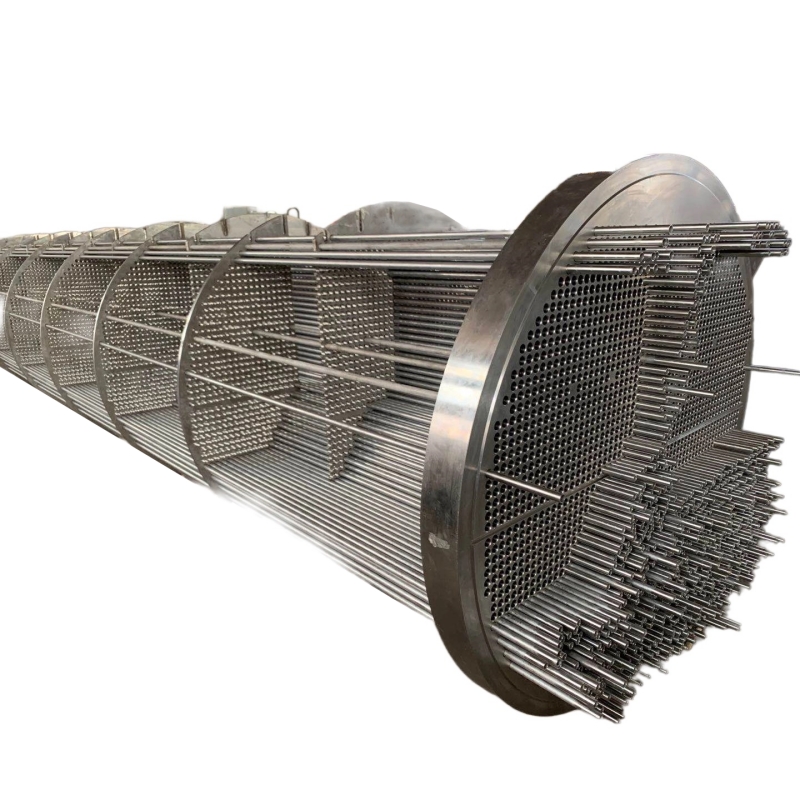

Có ba phương pháp chính để kết nối các đường ống và tấm ống: khớp mở rộng, hàn, hàn và mở rộng. Do sự dao động của nhiệt độ và áp suất và biến dạng không đồng đều của chênh lệch nhiệt độ, ống giãn nở làm cho đường ống kéo ra, nới lỏng và rò rỉ từ tấm ống. Mở rộng bổ sung có thể được sử dụng để loại bỏ rò rỉ. Nếu nó không hiệu quả, nó có thể được thực hiện một lần nữa. Việc mở rộng bổ sung không thể nhiều hơn ba lần, nếu không, điều này sẽ khiến vật liệu tại lỗ tấm ống cứng lại do công việc lạnh và trở nên ít chặt chẽ hơn.

Nếu việc mở rộng không hiệu quả, đường ống phải được thay thế hoặc hàn. Cần lưu ý rằng sau khi hàn, các ống xung quanh cần được mở rộng trở lại vì sự giãn nở nhiệt và co thắt của tấm ống sau khi hàn sẽ gây rò rỉ trong các khớp mở rộng của các ống xung quanh khác. Nếu mối hàn giữa đường ống và tấm ống bị rò rỉ, nó có thể được sửa chữa bằng cách mài và sửa chữa mối hàn.

(2) bản thân đường ống bị rò rỉ

Do ăn mòn, mài mòn, xói mòn, ăn mòn trầm tích và các lý do khác, các ống trao đổi nhiệt thường gây ra vết nứt, đục lỗ và rò rỉ trong các ống. Việc rò rỉ đường ống không thể được sửa chữa trong trường hợp bình thường. Nếu số lượng ống bị rò rỉ không lớn, bạn có thể sử dụng phích cắm kim loại hình nón để chặn cả hai đầu của miệng. Nếu áp lực ở phía đường ống cao, hãy cắm chặt và sau đó hàn nhiều hơn về độ tin cậy. Chiều dài của phích cắm kim loại thường gấp đôi đường kính bên trong của đường ống, đường kính của đầu nhỏ phải bằng 85% đường kính bên trong và độ côn là 1:10.

Độ cứng của vật liệu cắm phải nhỏ hơn hoặc bằng độ cứng của đường ống. Khi cắm ống để loại bỏ rò rỉ, số lượng ống được cắm không được vượt quá 10%. Khi một đầu của ống trao đổi nhiệt bằng thép không gỉ bị hỏng, phương pháp sửa chữa ống được vẽ cũng có thể được sử dụng. Điều này là do tốc độ kéo dài của ống thép không gỉ là 40%~ 45%. Khi tổng độ giãn dài của ống được vẽ không vượt quá 12%, ống có thể được rút ra nhiều lần.
