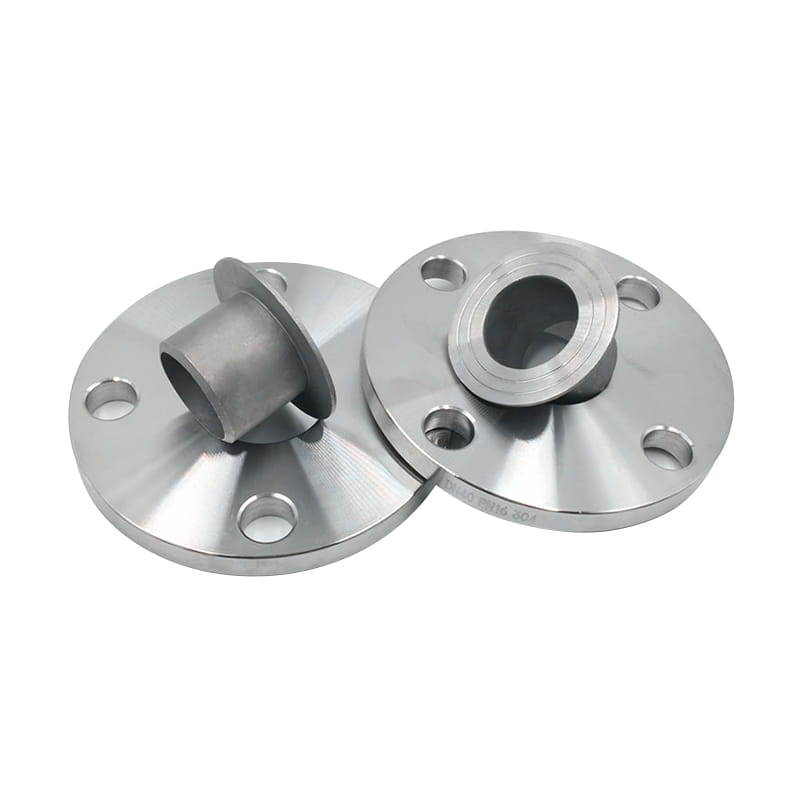

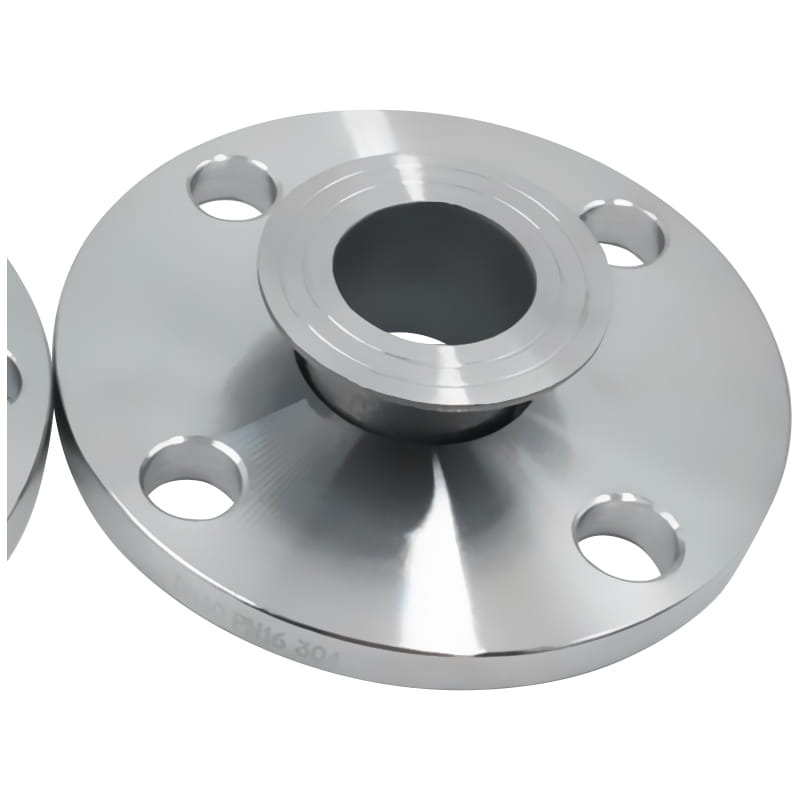

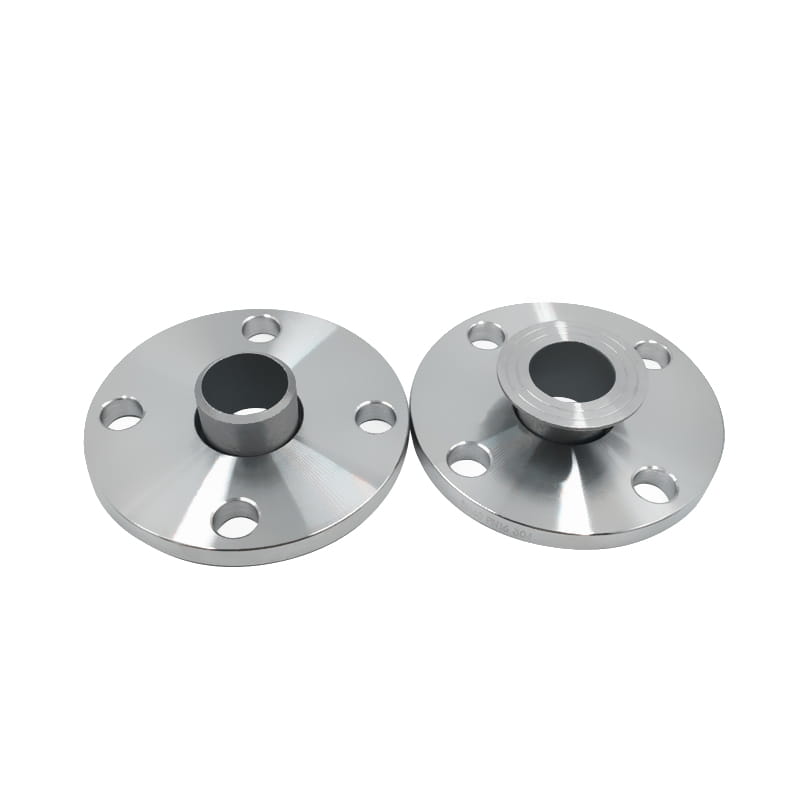

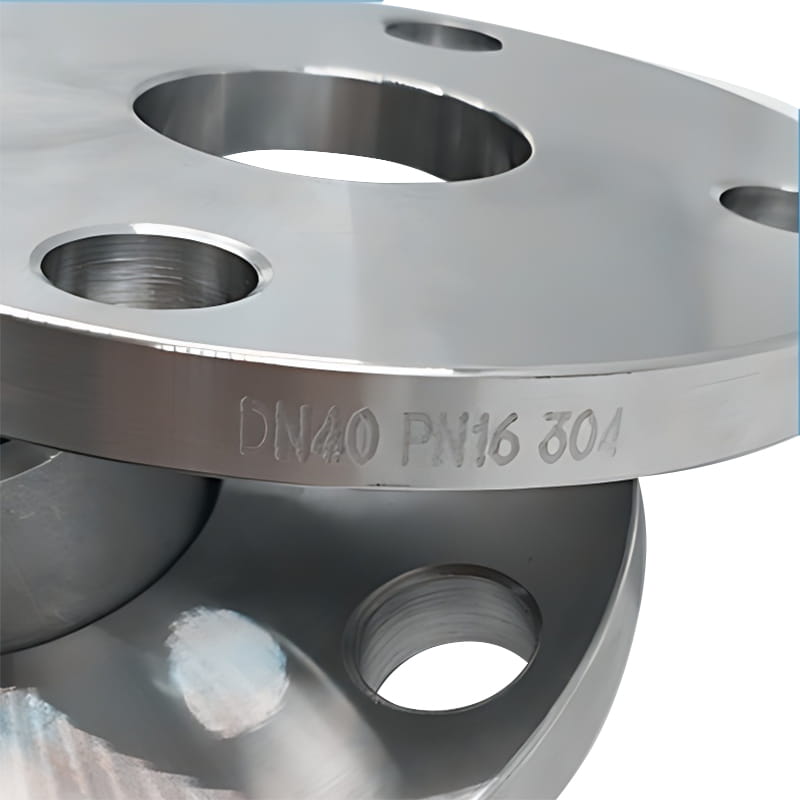

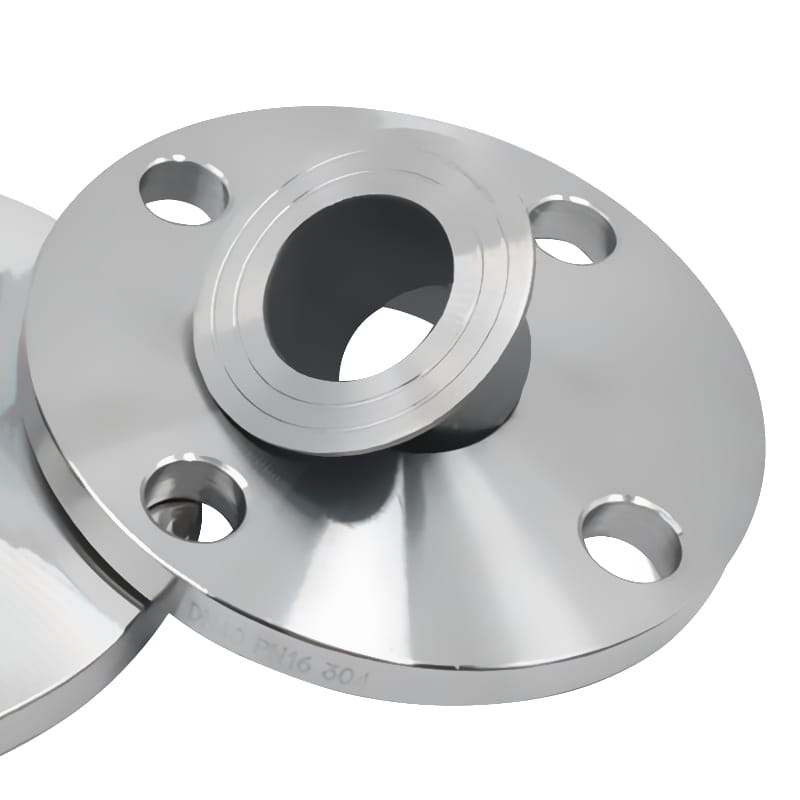

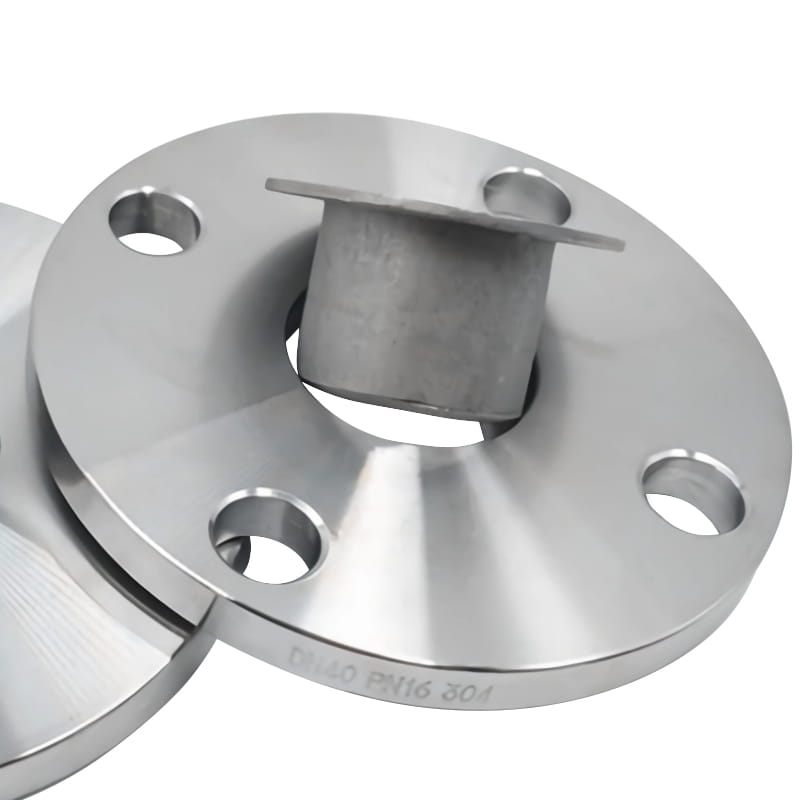

Độ chính xác rèn mặt bích khớp Lap SS với đầu cuống

Độ chính xác rèn mặt bích khớp Lap SS với đầu cuống

Mặt bích khớp LAP không có khuôn mặt nâng lên, nó được sử dụng cùng với một đầu khớp Lap Lap End End- một đầu khớp nối vòng và một mặt bích khớp LAP. Việc sử dụng nó tại các điểm xảy ra ứng suất uốn nghiêm trọng nên tránh.

Vì chính mặt bích của LAP không được hàn vào đường ống, nó có thể quay để căn chỉnh các lỗ bu lông dễ dàng và việc lắp ráp và tháo rời dễ dàng hơn nhiều. Tính năng này đơn giản hóa việc cài đặt, bảo trì và sửa chữa các nhiệm vụ, giảm thời gian chết và chi phí tổng thể. Thiết kế của mặt bích cho phép sai lệch góc của các đường ống, đảm bảo một khớp chặt chẽ và chống rò rỉ ngay cả khi các đường ống không được căn chỉnh hoàn hảo.

Các kẽ hở được hình thành giữa bề mặt bên trong của lỗ khoan mặt bích và bề mặt bên ngoài của đầu cuống có thể thu thập các chất gây ô nhiễm dễ dàng. Các chất gây ô nhiễm được thu thập có thể gây ra một vấn đề và dẫn đến ăn mòn kẽ hở.

They are usually used in low-pressure applications, such as petrochemicals, oil and gas, water treatment, food and beverage, and chemical processing industries.

Trước ：No previous article
KẾ TIẾP:Đánh bóng lắp ráp mặt bích kết hợp thép không gỉ

Giới thiệu

Tiêu chuẩn	ANSI/ASME: ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48
Vật liệu	Thép carbon: ASTM A105, A350 LF2 Thép không gỉ: A182 F304/F304L/F316/F316L/F321 Thép hợp kim: ASTM A182, GR F1, F11, F22, F5, F9, F91
Bề mặt	đánh bóng ， bắn nổ, phun cát, vv
Kiểu	Giả mạo, được xử lý nhiệt và gia công
kích cỡ	1/2 '' đến 48 "
Thời gian giao hàng	Trong vòng 5-30 ngày sau khi nhận được tiền trả trước
Đóng gói	Vỏ gỗ xuất khẩu tiêu chuẩn hoặc như bạn yêu cầu
Ứng dụng	Hóa dầu, dầu khí, xử lý nước, thực phẩm và đồ uống, và các ngành chế biến hóa chất, v.v.

PN10

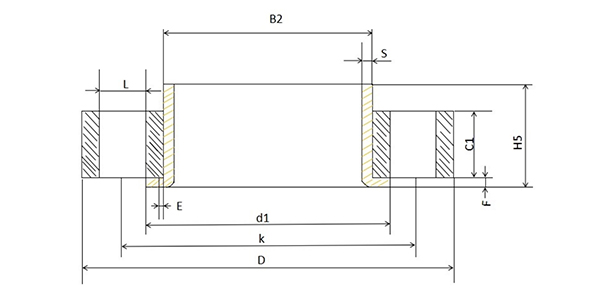

DN	OD ống	D	B2	C1	K	E	L	Qtty.	Cân nặng
200	2198.1	340	226	24	295	6	22	8	8.87
	204.0 - 206.0	340	213	24	295	6	22	8	8.87
250	273.0	395	281	26	350	8	22	12	11.20
	254.0 - 256.0	395	264	26	350	8	22	12	11.20
300	323.9	445	333	26	400	8	22	12	12.80
	304.0 - 306.0	445	315	26	400	8	22	12	12.80
350	355.6	505	365	30	460	8	22	16	19.40
400	406.4	565	416	32	515	8	26	16	26.40
450	457.0	615	467	36	565	8	26	20	32.20
500	508.0	670	519	38	620	8	26	20	38.50
600	610.0	780	622	42	725	8	30	20	52.20

PN16

DN	OD ống	D	B2	C1	K	E	L	Qtty.	Cân nặng
50	60.3	165	65	20	125	5	18	4	2.52
	53.0 - 54.0	165	65	20	125	5	18	4	2.52
65	76.1	185	81	20	145	6	18	8	3.05
	68.0 - 70.0	185	75	20	145	6	18	8	3.05
80	88.9	200	94	20	160	6	18	8	3.48
	83.0 - 84.0	200	89	20	160	6	18	8	3.48
100	114.3	220	120	22	180	6	18	8	4.20
	103.0 - 106.0	220	113	22	180	6	18	8	4.20
125	139.7	250	145	22	210	6	18	8	5.21
	128.0 - 133.0	250	138	22	210	6	18	8	5.21
150	168.0	285	174	24	240	6	22	8	6.89
	153.0 - 156.0	285	164	24	240	6	22	8	6.89
200	219.1	340	226	26	295	6	22	12	9.31
250	273.0	405	281	29	355	8	26	12	13.50
300	323.9	460	333	32	410	8	26	12	18.00
350	355.6	520	365	35	470	8	26	16	27.00
400	406.4	580	416	38	525	8	30	16	34.60
450	457.0	640	467	42	585	8	30	20	44.60
500	508.0	715	519	46	650	8	33	20	62.00

PN25

DN	OD ống	D	B2	C1	K	E	L	Qtty.	Cân nặng
200	219.1	360	226	32	310	6	26	12	13.80
250	273.0	425	281	35	370	8	30	12	19.40
300	323.9	485	333	38	430	8	30	16	25.50

PN40

DN	OD ống	D	B2	C1	K	E	L	Qtty.	Cân nặng
10	17.2	90	21	14	60	3	14	4	0.60
15	21.3	95	25	14	65	3	14	4	0.65
20	26.9	105	31	16	75	4	14	4	0.91
25	33.7	115	38	16	85	4	14	4	1.08
32	42.4	140	47	18	100	5	18	4	1.77
40	48.3	150	53	18	110	5	18	4	2.02
	40.0 - 44,5	150	50	18	110	5	18	4	2.02
50	60.3	165	65	20	125	5	18	4	2.65
65	76.1	185	81	22	145	6	18	8	3.36
80	88.9	200	94	24	160	6	18	8	4.18
100	114.3	235	120	26	190	6	22	8	5.87
125	139.7	270	145	28	220	6	26	8	7.95
150	168.3	300	174	30	250	6	26	8	9.97
