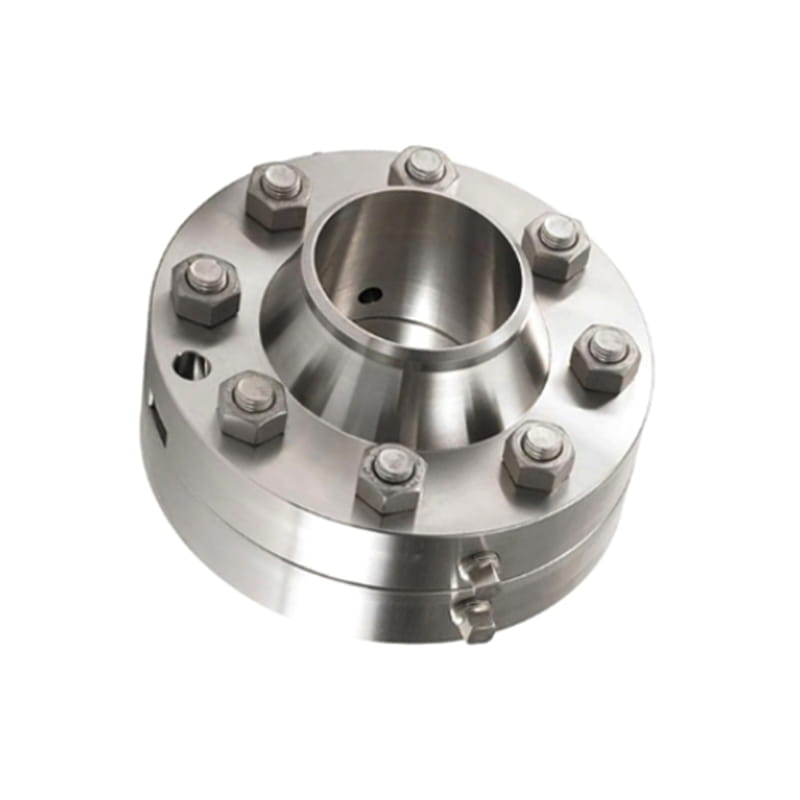

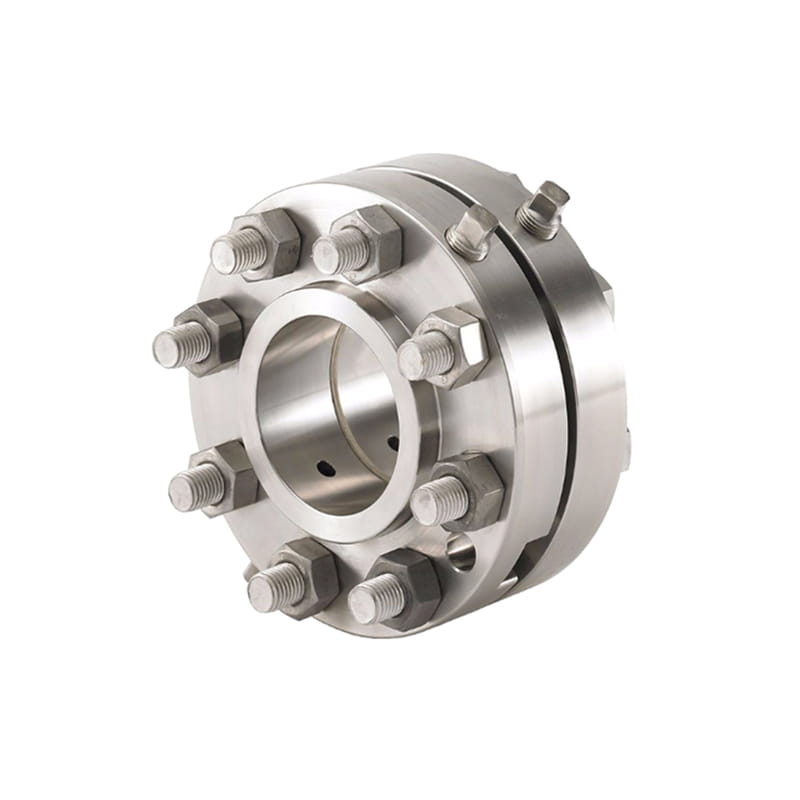

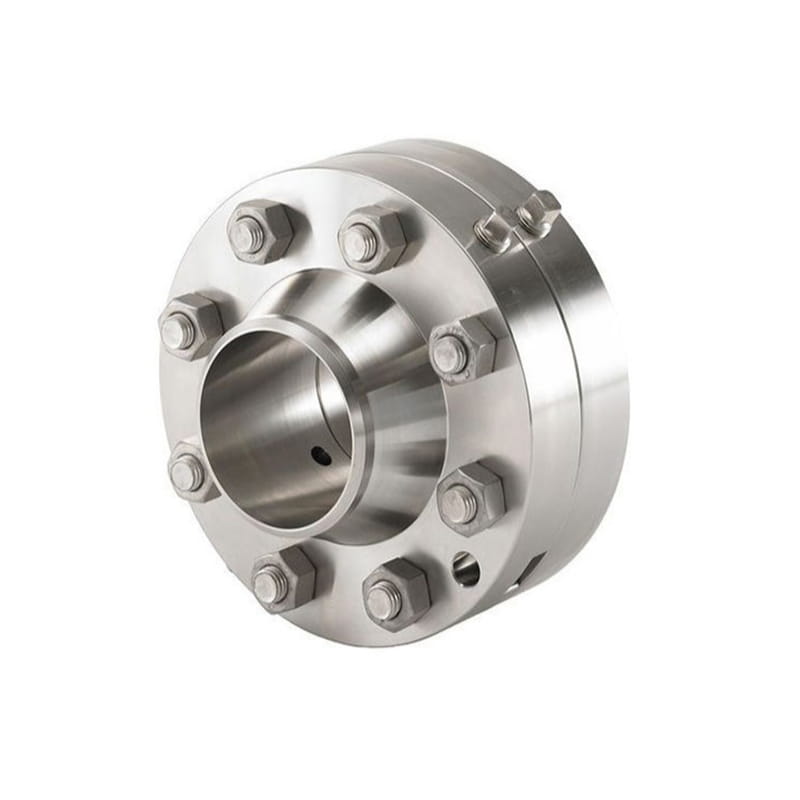

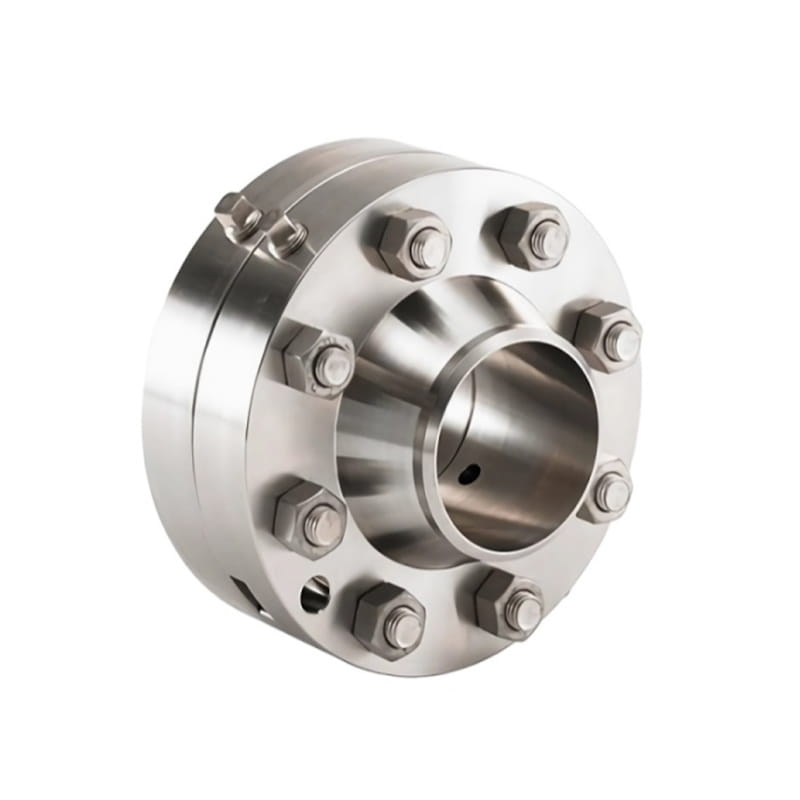

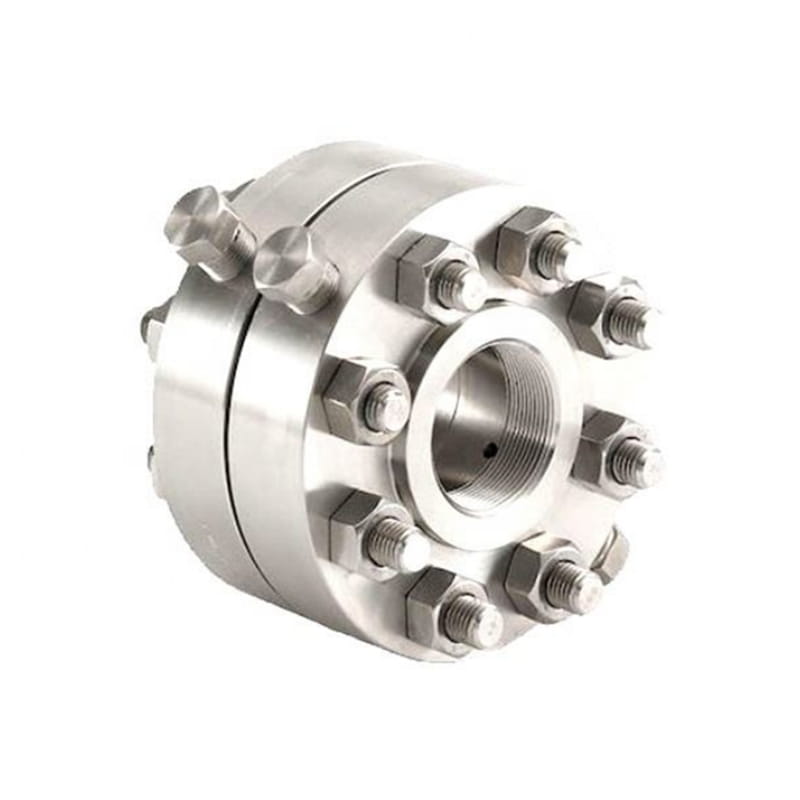

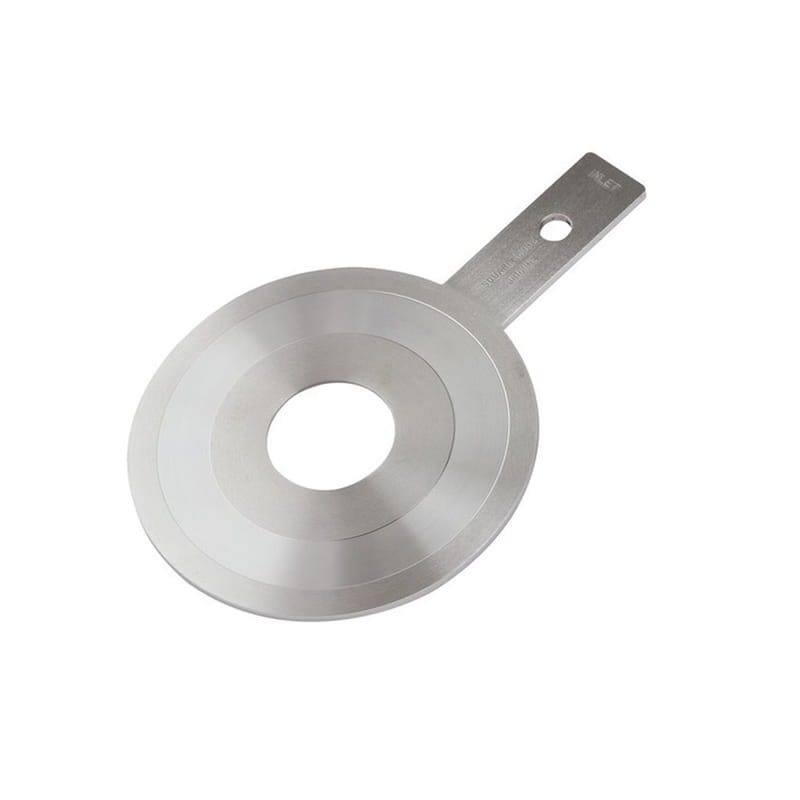

Lắp ráp mặt bích là yếu tố đo lưu lượng trong đường ống

Tiêu chuẩn

ANSI/ASME B16.5, B16.47 Sê-ri A & B, B16.48, BS4504, BS 10, EN-1092, DIN, ASME FLANGES, ASME SPLANGES S44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092

Vật liệu

Thép không gỉ, Thép hợp kim, Hợp kim Niken, Thép nhiệt độ thấp, Thép carbon, Cupro Niken

Bề mặt

Sơn chống chống lại, sơn đen, trong suốt màu vàng, mạ kẽm, lạnh và nóng nàng mạ kẽm

Kiểu

Cắt, xử lý nhiệt, rèn chết/rèn miễn phí, gia công CNC

kích cỡ

1 "-24"

Thời gian giao hàng

Trong vòng 5-30 ngày sau khi nhận được tiền trả trước

Đóng gói

Dưới 24 ", sẽ được đóng gói bởi vỏ gỗ dán; trên 24", sẽ được đóng gói bởi ván ép pallet

Ứng dụng

Hóa chất nặng và nhẹ, thép, giấy, hạt nhân, hóa dầu, xử lý nước thải, xử lý nước và phân phối, sản xuất điện, sản xuất dầu và tinh chế, xử lý khí và truyền tải, v.v.

Kích cỡ

Đường kính bên trong và độ lệch

Đường kính

Độ dày tối thiểu

Đường kính của

Mặt lớn lên

Chiều dài của

Lỗ

Đường kính của

Căn cứ

Đường kính trục

Tại điểm của

Hàn

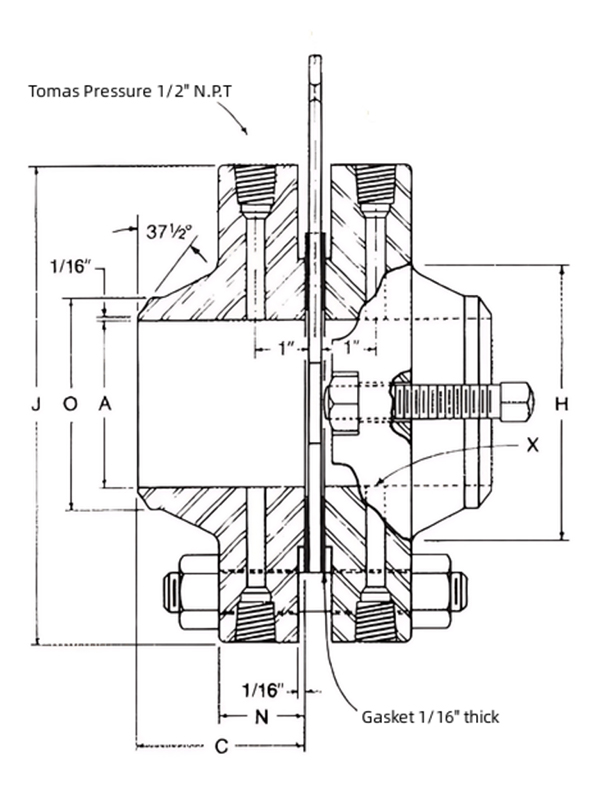

Kích thước của

Lỗ Tomas

Mẫu khoan mặt bích

Kích thước và chiều dài đầu nối vít

Trọng lượng gần đúng (pound)

inch

MỘT*

J

N*

C*

H

O

X

Đường kính lưu thông bu lông

Khẩu độ

Số lỗ

Kích thước, chiều dài, măng tây

½

0,622 ± 0,002

3

1½

1 3/8

3

1

0.84

¼

2 5/8

9/16

4

½ × 4 3/4

½ × 3

10

¾

0,824 ± 0,002

4 5/8

1

1 11/16

3 1/8

1 7/8

1.05

¼

3

11/16

4

5/8 × 5

½ × 3

10

1

1,049 ± 0,003

4 7/8

1

2

3

2 1/8

1.31

¼

3

11/16

4

5/8 × 5

5/8 × 3

18

1½

1,610 ± 0,003

6 1/8

1

2 7/8

3 3/8

2

1.90

¼

4

13/16

4

¾ × 5

5/8 × 3

25

2

2.067 ± 0,003

6

1

3 5/8

3 3/8

3 5/16

2.38

3/8

5

11/16

8

5/8 × 5

5/8 × 3

27

2½

2,469 ± 0,003

7

1

4 1/8

3

3 15/16

2.88

3/8

5 7/8

13/16

8

¾ × 5

5/8 × 3

35

3

3.068 ± 0,003

8

1

5

3

4 5/8

3.50

3/8

6 5/8

13/16

8

¾ × 5

¾ × 3

43

4

4.026 ± 0,004

10

1

6 3/16

3 5/8

5

4.50

½

7 7/8

13/16

8

¾ × 5

¾ × 3

66

6

6.065 ± 0,004

12

1

8

3 15/16

8 1/8

6.63

½

10 5/8

7/8

12

¾ × 5

¾ × 3

106

8

T ± 0,004

15

1 5/8

10 5/8

4 3/8

10

8.663

½

13

1

12

7/8 × 5

¾ × 3

152

10

T ± 0,005

17

1 7/8

12

4 5/8

12 5/8

10.75

½

15

1 1/8

16

1 × 6

1 × 4

216

12

T ± 0,005

20

2

15

5 1/8

14

12.75

½

17

1

16

1 1/8 × 7

1 × 4

327

14

T ± 0,005

23

2 1/8

16

5 5/8

16

14.00

½

20

1

20

1 1/8 × 7

1 × 4

448

16

T ± 0,005

25

2

18

5

19

16.00

½

22

1 3/8

20

1 × 8

1 × 4

596

18

T ± 0,007

28

2 3/8

21

6

21

18.00

½

23

1 3/8

24

1 × 8

1 × 4

741

20

T ± 0,007

30

2

23

6 3/8

23 1/8

20.00

½

27

1 3/8

24

1 × 8

1 × 4

887

24

T ± 0,007

36

2

27

6 5/8

27 5/8

24.00

½

32

1 1/5

24

1 × 9

1 × 5

1311

Kích cỡ

Đường kính bên trong và độ lệch

Đường kính

Độ dày tối thiểu

Đường kính của

Mặt lớn lên

Chiều dài của

Lỗ

Đường kính của

Căn cứ

Đường kính trục

Tại điểm của

Hàn

Kích thước của

Lỗ Tomas

Mẫu khoan mặt bích

Kích thước và chiều dài đầu nối vít

Trọng lượng gần đúng (pound)

inch

MỘT*

J

N*

C*

H

O

X

Đường kính lưu thông bu lông

Khẩu độ

Số lỗ

Kích thước, chiều dài, măng tây

4

4.026 ± 0,004

10

1 3/8

6 3/16

3

5

4.50

½

7 1/8

1

8

7/8 × 5

¾ × 4

82

6

6.065 ± 0,004

12

1 5/8

8

4 1/16

8 1/8

6.63

½

10 5/8

1

12

7/8 × 6

¾ × 4

136

8

T ± 0,004

15

1 7/8

10 5/8

4 5/8

10

8.663

½

13

1 1/8

12

1 × 7

¾ × 4

213

10

T ± 0,005

17

2 1/8

12

4 7/8

12 5/8

10.75

½

15

1

16

1 1/8 × 8

1 × 4

309

12

T ± 0,005

20

2

15

5 3/8

14

12.75

½

17

1 3/8

16

1 × 8

1 × 4

429

14

T ± 0,005

23

2 3/8

16

5 7/8

16

14.00

½

20

1 3/8

20

1 ¼ × 8

1 × 4

554

16

T ± 0,005

25

2

18

6

19

16.00

½

22

1

20

1 3/8 × 9

1 × 5

705

18

T ± 0,007

28

2 5/8

21

6

21

18.00

½

24

1

24

1 3/8 × 9

1 × 5

863

20

T ± 0,007

30

2

23

6 5/8

23 1/8

20.00

½

27

1 5/8

24

1 × 10

1 × 5

1066

24

T ± 0,007

36

3

27

6 7/8

27 5/8

24.00

½

32

1 7/8

24

1 × 11

1 × 6

1555

Kích cỡ

Đường kính bên trong và độ lệch

Đường kính

Độ dày tối thiểu

Đường kính của

Mặt lớn lên

Chiều dài của

Lỗ

Đường kính của

Căn cứ

Đường kính trục

Tại điểm của

Hàn

Kích thước của

Lỗ Tomas

Mẫu khoan mặt bích

Kích thước và chiều dài đầu nối vít

Trọng lượng gần đúng (pound)

inch

MỘT*

J

N*

C*

H

O

X

Đường kính lưu thông bu lông

Khẩu độ

Số lỗ

Kích thước, chiều dài, măng tây

4

4.026 ± 0,004

10

1

6 3/16

4

6

4.50

½

8

1

8

7/8 × 6

¾ × 4

103

6

6.065 ± 0,004

14

1 7/8

8

4 5/8

8

6.63

½

11

1 1/8

12

1 × 7

¾ × 4

195

8

T ± 0,004

16

2 3/16

10 5/8

5

10

8.663

½

13

1 ¼

12

1 1/8 × 8

¾ × 4½

278

10

T ± 0,005

20

2

12

6

13

10.75

½

17

1 3/8

16

1 ¼ × 8¾

1 × 5½

454

12

T ± 0,005

22

2 5/8

15

6 1/8

15

12.75

½

19

1 3/8

20

1 ¼ × 9

1 × 5½

553

14

T ± 0,005

23

2

16

6

17

14.00

½

20

1

20

1 3/8 × 9¾

1 × 5½

815

16

T ± 0,005

27

3

18

7

19

16.00

½

20

1 5/8

20

1½ × 10

1 × 5½

1113

18

T ± 0,007

29

3

21

7

21

18.00

½

25

1

20

1 5/8 × 10

1 × 6½

1306

20

T ± 0,007

32

3

23

7½

24

20.00

½

28

1

24

1 5/8 × 12

1 × 6½

1622

24

T ± 0,007

37

4

27

8

28

24.00

½

33

2

24

1 7/8 × 13¾

1 × 8

2320

Kích cỡ

Đường kính bên trong và độ lệch

Đường kính

Độ dày tối thiểu

Đường kính của

Mặt lớn lên

Chiều dài của

Lỗ

Đường kính của

Căn cứ

Đường kính trục

Tại điểm của

Hàn

Kích thước của

Lỗ Tomas

Mẫu khoan mặt bích

Kích thước và chiều dài đầu nối vít

Trọng lượng gần đúng (pound)

inch

MỘT*

J

N*

C*

H

O

X

Đường kính lưu thông bu lông

Khẩu độ

Số lỗ

Kích thước, chiều dài, măng tây

3

T ± 0,003

9

1

5

4

5

3.50

½

7

1

8

7/8 × 6

¾ × 4

79

4

T ± 0,004

11

1

6 3/16

4

6

4.50

½

9

1 ¼

8

1 1/8 × 7

¾ × 4

129

6

T ± 0,004

15

2 3/16

8

5

9

6063

½

12

1

12

1 1/8 × 8

¾ × 4

263

8

T ± 0,004

18

2

10 5/8

6 3/8

11

8.63

½

15

1

12

1 3/8 × 9

1 × 5

445

10

T ± 0,005

21

2

12

7

14

10.75

½

18

1

16

1 3/8 × 9

1 × 5

634

12

T ± 0,005

24

3 1/8

15

7 7/8

16

12.75

½

21

1

20

1 3/8 × 10½

1 × 5

872

Kích cỡ

Đường kính bên trong và độ lệch

Đường kính

Độ dày tối thiểu

Đường kính của

Mặt lớn lên

Chiều dài của

Lỗ

Đường kính của

Căn cứ

Đường kính trục

Tại điểm của

Hàn

Kích thước của

Lỗ Tomas

Mẫu khoan mặt bích

Kích thước và chiều dài đầu nối vít

Trọng lượng gần đúng (pound)

inch

MỘT*

J

N*

C*

H

O

X

Đường kính lưu thông bu lông

Khẩu độ

Số lỗ

Kích thước, chiều dài, măng tây

1

T ± 0,003

5 7/8

1

2

3

2 1/16

1.32

¼

4

1

4

7/8 × 6

5/8 × 4

26

1½

T ± 0,003

7

1

2 7/8

3

4

1.90

¼

4 7/8

1 1/8

4

1 × 6

5/8 × 4

45

2

T ± 0,003

8

1

3 5/8

4

4 1/8

2.38

3/8

6

1

8

7/8 × 6

5/8 × 4

65

2½

T ± 0,003

9 5/8

1 5/8

4 1/8

4 1/8

4 7/8

2.88

3/8

7

1 1/8

8

1 × 6

5/8 × 4

98

3

T ± 0,003

10

1 7/8

5

4 5/8

5

3.50

3/8

8

1 ¼

8

1 1/8 × 7¼

¾ × 4

123

4

T ± 0,004

12

2 1/8

6 3/16

4 7/8

6 3/8

4.50

½

9 ½

1 3/8

8

1 ¼ × 8

¾ × 4

182

6

T ± 0,004

15

3

8

6

9

6.63

½

12

1

12

1 3/8 × 10¾

¾ × 5½

407

8

T ± 0,004

19

3 5/8

10 5/8

8 3/8

11

8.63

½

15

1

12

1 5/8 × 12

1 × 7

675

10

T ± 0,005

23

4

12

10

14

10.75

½

19

2

12

1 7/8 × 14

1 × 8

1099

12

T ± 0,005

26

4 7/8

15

11 1/8

17¾

12.75

½

22

2 1/8

16

2 × 15¾

1 × 9

1706

Kích cỡ

Đường kính bên trong và độ lệch

Đường kính

Độ dày tối thiểu

Đường kính của

Mặt lớn lên

Chiều dài của

Lỗ

Đường kính của

Căn cứ

Đường kính trục

Tại điểm của

Hàn

Kích thước của

Lỗ Tomas

Mẫu khoan mặt bích

Kích thước và chiều dài đầu nối vít

Trọng lượng gần đúng (pound)

inch

MỘT*

J

N*

C*

H

O

X

Đường kính lưu thông bu lông

Khẩu độ

Số lỗ

Kích thước, chiều dài, măng tây

1

T ± 0,003

6

1 ½

2

3 5/8

2

1.32

¼

4

1

4

7/8 × 6

5/8 × 4

26

1½

T ± 0,003

8

1 ¾

2 7/8

4 3/8

3 1/8

1.90

¼

5

1 ¼

4

1 1/8 × 7

¾ × 4

56

2

T ± 0,003

9

2

3 5/8

5

3

2.38

3/8

6

1 1/8

8

18 × 7

¾ × 4

84

2½

T ± 0,003

10

2

4 1/8

5 5/8

4

2.88

3/8

7

1 ¼

8

1 1/8 × 8

¾ × 4

104

3

T ± 0,003

12

2 5/8

5

6 5/8

5

3.50

3/8

9

1 3/8

8

1 1/4 × 9¼

¾ × 5

188

4

T ± 0,004

14

3

6 3/16

7

6½

4.50

½

10

1 5/8

8

1 ½ × 10½

¾ × 5

292

6

T ± 0,004

19

4

8

10

9

6.63

½

14

2 1/8

8

2 × 14

¾ × 8

756

8

T ± 0,004

21

5

10 5/8

12

12

8.63

½

17

2 1/8

12

2 × 15

1 × 9

1152

10

T ± 0,005

26

6

12

16

14

10.75

½

21

2 5/8

12

2 ½ × 20

1 × 11

2136

12

T ± 0,005

30

7

15

18

17

12.75

½

24 3/8

2 7/8

12

2 ¾ × 22

1 × 12

3216
