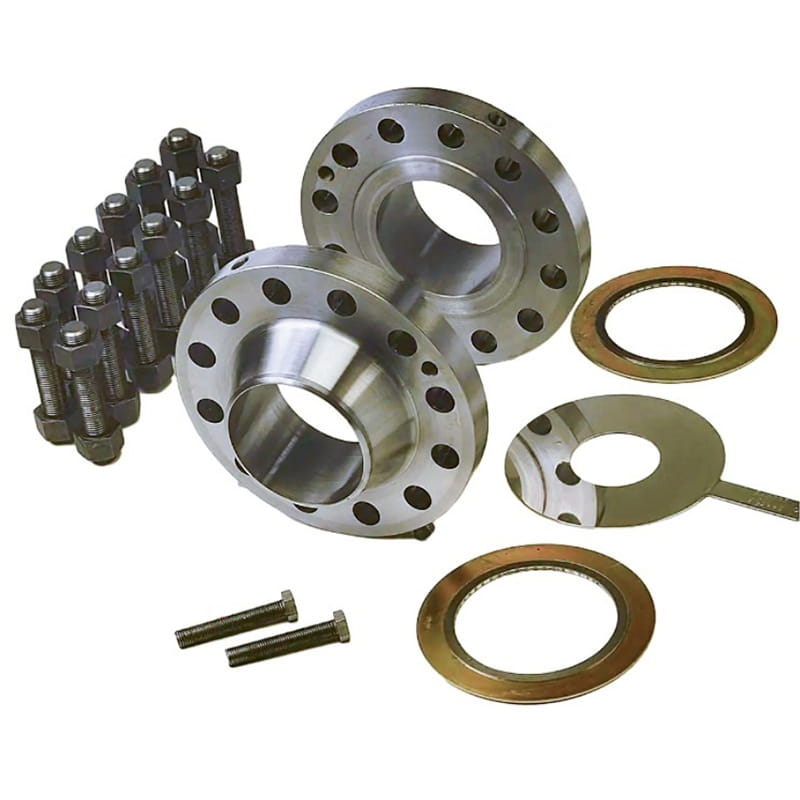

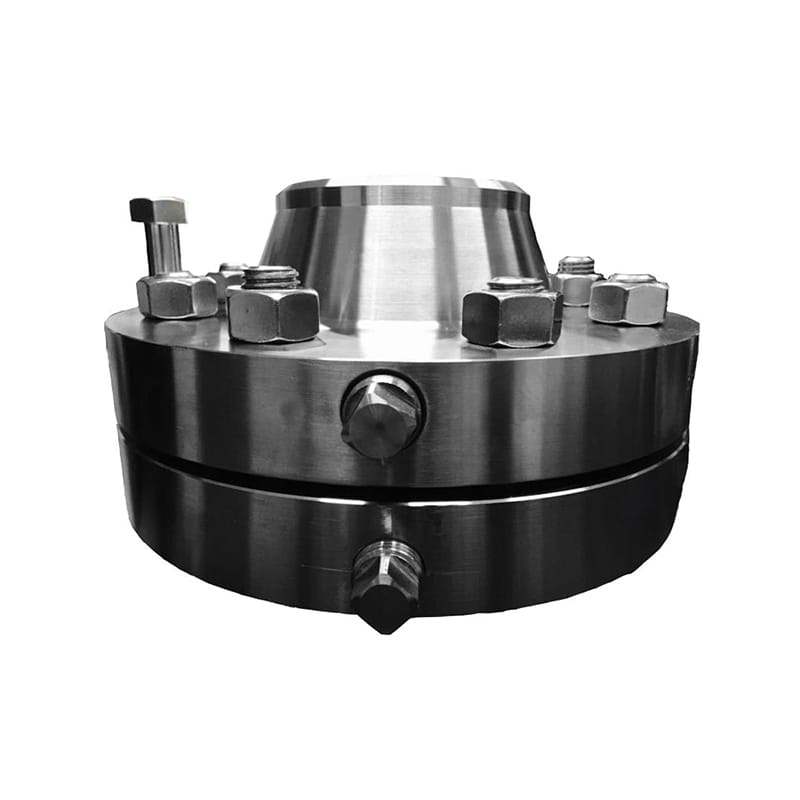

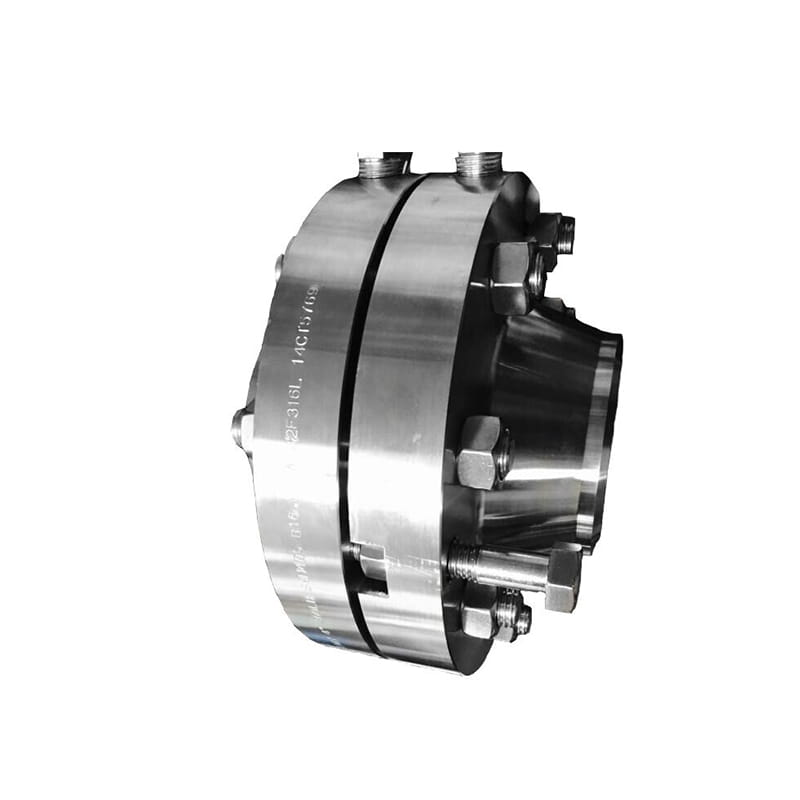

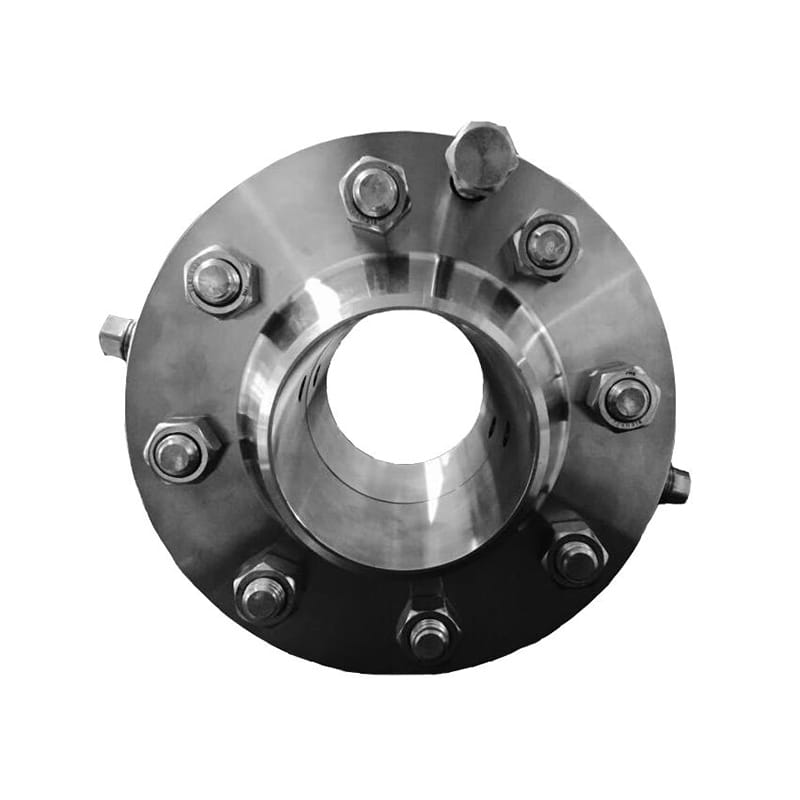

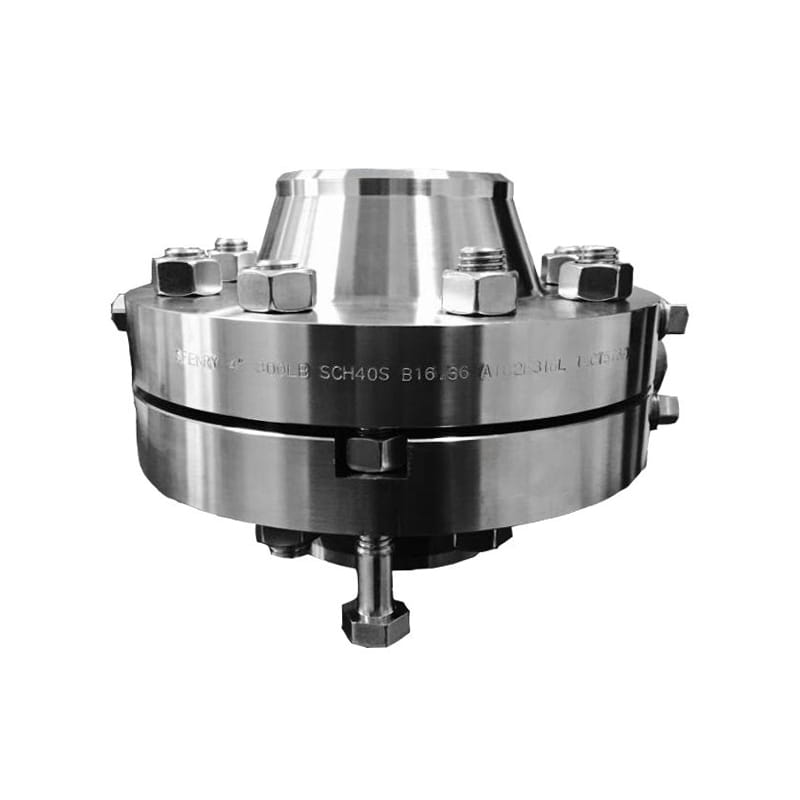

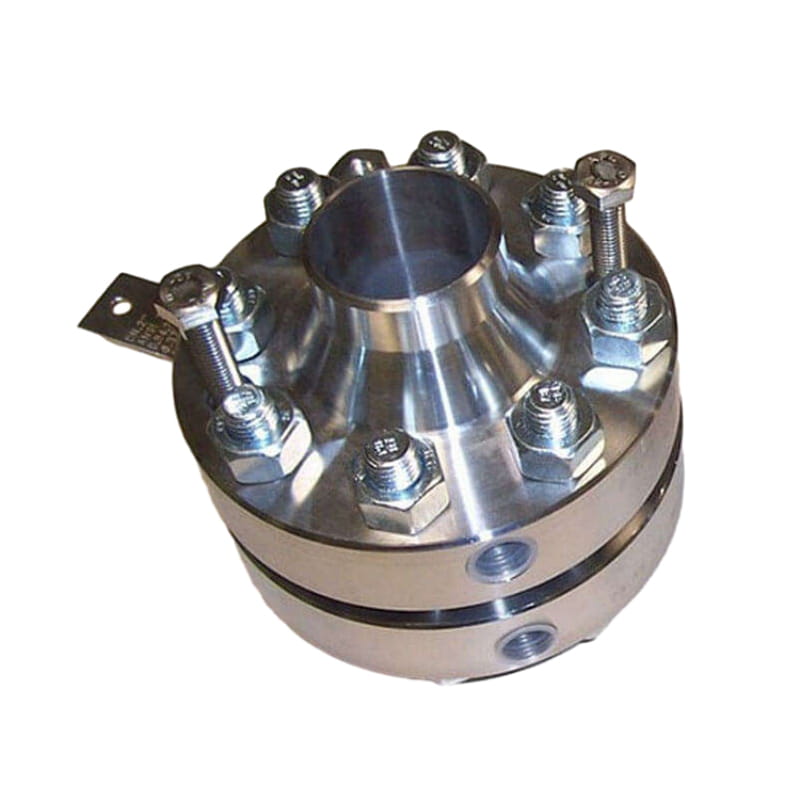

Mặt bích của lỗ là một trong những phương tiện kinh tế để đo lưu lượng. Chúng là những yếu tố quan trọng trong các hệ thống đường ống, được định vị giữa các phần ống. Mặt bích của lỗ chứa một tấm lỗ làm bằng thép không gỉ 316 giữa đuôi và mảnh sợi chỉ của liên minh.
Một tấm lỗ có lỗ khoan được sử dụng để kiểm soát dòng chảy và giảm dòng chảy. Tấm lỗ có thể được nhàm chán theo thông số kỹ thuật hoặc để trống. Các cặp áp lực thường ở 2 mặt, đối diện nhau và được gia công vào mặt bích của lỗ. Điều này làm cho các tàu sân bay hoặc vòi riêng biệt trong tường ống không cần thiết.
Mặt bích của lỗ được xây dựng từ các vật liệu bền như carbon hoặc thép không gỉ, đảm bảo tuổi thọ và độ tin cậy trong các điều kiện hoạt động khác nhau. Họ đóng một vai trò quan trọng trong các ứng dụng yêu cầu tốc độ dòng chính xác. Được sử dụng rộng rãi trong các ngành công nghiệp như: hóa chất và hóa dầu, các cơ sở khí đốt tự nhiên hóa lỏng, sức mạnh, hệ thống kiểm soát dòng chảy, v.v.
Giới thiệu
| Tiêu chuẩn | ASME B16.5, ASME B16.36, ASME B16.47, MSS-44, API605, API6A, EN1092-1, DIN 2527, DIN2573, DIN DIN 2653, DIN 2655M DIN 2656, DIN 2641, DIN 2642, DIN 2502, DIN2503, DIN 2565, DIN 2566, DIN 2567, DIN 2568, DIN 2569, DIN 2627, DIN 86029, DIN 86057, BS 1560, BS 4504-3.1, GOST12820, GOST12821, JIS B2220, JIS B2201. vân vân. |
| Vật liệu | 1020, 1045, 16MN, 25CRMO, 42CRMO, SS304, SS316, 17-4, Brass MS58, ALU 6061, v.v. |
| Bề mặt | Việc xử lý bề mặt thường là đen; Đánh bóng |
| Kiểu | Chết rèn/rèn miễn phí, gia công CNC |
| kích cỡ | 1 "-24" |
| Thời gian giao hàng | Trong vòng 5-30 ngày sau khi nhận được tiền trả trước |
| Đóng gói | Hộp carton hoặc hộp gỗ |
| Ứng dụng | Chủ yếu được sử dụng trong khai thác, luyện kim, xi măng, hóa chất, xây dựng, vật liệu xây dựng, năng lượng điện, viễn thông, dệt may, và các bộ phận vận chuyển. |
Lớp 300

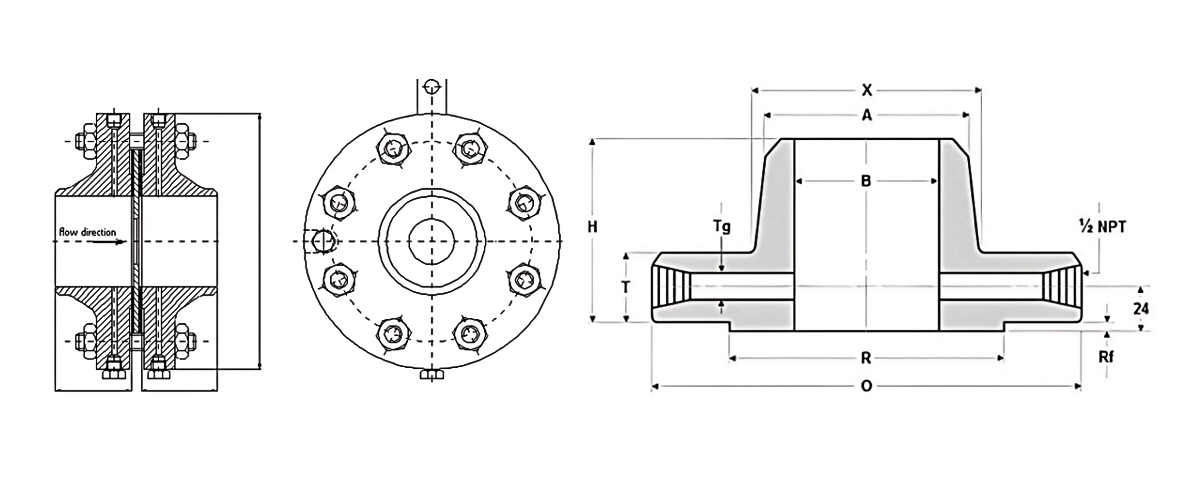

| NPS | Dia ngoài. | Mặt bích dày. | Hub OD | Mối hàn cổ OD | Hàn cổ dài | Rf dia. | Chiều cao RF | Bu lông | Lỗ lỗ dia | Không có bu lông | Dia Stud Bu lông | Chiều dài stud RF | Kích thước lỗ | Kích thước stud ISO | Trọng lượng tính bằng kg |
| - | O | T | X | MỘT | H | R | - | - | TG | - | - | - | - | - | - |
| 1 | 125 | 36.6 | 54 | 33.4 | 81 | 50.8 | 2 | 88.9 | 6.4 | 4 | 5/8 | 125 | 3/4 | M16 | 4.5 |
| 1 | 155 | 36.6 | 70 | 48.3 | 84 | 73 | 2 | 114.3 | 6.4 | 4 | 3/4 | 135 | 7/8 | M20 | 6.5 |
| 2 | 165 | 36.6 | 84 | 60.3 | 84 | 92.1 | 2 | 127 | 6.4 | 8 | 5/8 | 125 | 3/4 | M16 | 7 |
| 2 | 190 | 36.6 | 100 | 73 | 87 | 104.8 | 2 | 149.2 | 6.4 | 8 | 3/4 | 135 | 7/8 | M20 | 7.5 |
| 3 | 210 | 36.6 | 117 | 88.9 | 87 | 127 | 2 | 168.3 | 9.5 | 8 | 3/4 | 135 | 7/8 | M20 | 9.4 |
| 4 | 255 | 36.6 | 146 | 114.3 | 90 | 157.2 | 2 | 200 | 12.7 | 8 | 3/4 | 135 | 7/8 | M20 | 13.2 |
| 6 | 320 | 36.6 | 206 | 168.3 | 98 | 215.9 | 2 | 269.9 | 12.7 | 12 | 3/4 | 135 | 7/8 | M20 | 14.6 |
| 8 | 380 | 39.7 | 260 | 219.1 | 110 | 269.9 | 2 | 330.2 | 12.7 | 12 | 7/8 | 145 | 1 | M24 | 30 |
| 10 | 445 | 46.1 | 321 | 273 | 116 | 323.8 | 2 | 387.3 | 12.7 | 16 | 1 | 165 | 11/8 | M27 | 41 |
| 12 | 520 | 49.3 | 375 | 323.8 | 129 | 381 | 2 | 450.8 | 12.7 | 16 | 11/8 | 180 | 11/4 | M30 | 62 |
| 14 | 585 | 52.4 | 425 | 355.6 | 141 | 412.8 | 2 | 514.4 | 12.7 | 20 | 11/8 | 185 | 11/4 | M30 | 84 |
| 16 | 650 | 55.6 | 483 | 406.4 | 144 | 469.9 | 2 | 571.5 | 12.7 | 20 | 11/4 | 195 | 13/8 | M33 | 111 |
| 18 | 710 | 58.8 | 533 | 457 | 1557 | 533.4 | 2 | 628.6 | 12.7 | 24 | 11/4 | 205 | 13/8 | M33 | 138 |
| 20 | 775 | 62 | 587 | 508 | 160 | 584.2 | 2 | 685.8 | 12.7 | 24 | 11/4 | 215 | 13/8 | M33 | 171 |
| 24 | 915 | 68.3 | 702 | 610 | 167 | 692.2 | 2 | 812.8 | 12.7 | 24 | 11/2 | 240 | 15/8 | M39 | 247 |
Lớp 600
| NPS | Dia ngoài. | Mặt bích dày. | Hub OD | Mối hàn cổ OD | Hàn cổ dài | Rf dia. | Chiều cao RF | Bu lông | Lỗ lỗ dia | Không có bu lông | Dia Stud Bu lông | Chiều dài stud RF | Kích thước lỗ | Kích thước stud ISO | Trọng lượng tính bằng kg |
| - | O | T | X | MỘT | H | R | - | - | TG | - | - | - | - | - | - |
| 1 | 125 | 36.6 | 54 | 33.5 | 81 | 50.8 | 7 | 88.9 | 6.4 | 4 | 5/8 | 125 | 3/4 | M16 | 5.5 |
| 1 | 155 | 36.6 | 70 | 48.3 | 84 | 73 | 7 | 114.3 | 6.4 | 4 | 3/4 | 135 | 7/8 | M20 | 7.8 |
| 2 | 165 | 36.6 | 84 | 60.3 | 84 | 92.1 | 7 | 127 | 6.4 | 8 | 5/8 | 125 | 3/4 | M16 | 8.3 |
| 2 | 190 | 36.6 | 100 | 73 | 87 | 104.8 | 7 | 149.2 | 6.4 | 8 | 3/4 | 135 | 7/8 | M20 | 10.8 |
| 3 | 210 | 36.6 | 117 | 88.9 | 87 | 127 | 7 | 168.3 | 9.5 | 8 | 3/4 | 135 | 7/8 | M20 | 12.6 |
| 4 | 275 | 38.1 | 152 | 114.3 | 102 | 157.2 | 7 | 215.9 | 12.7 | 8 | 7/8 | 150 | 1 | M24 | 19 |
| 6 | 355 | 47.7 | 222 | 168.3 | 117 | 215.9 | 7 | 292.1 | 12.7 | 12 | 1 | 180 | 11/8 | M27 | 37 |
| 8 | 420 | 55.6 | 273 | 219.1 | 133 | 269.9 | 7 | 349.2 | 12.7 | 12 | 11/8 | 195 | 11/4 | M30 | 53 |
| 10 | 510 | 63.5 | 343 | 273 | 152 | 323.8 | 7 | 431.8 | 12.7 | 16 | 11/4 | 220 | 13/8 | M33 | 86 |
| 12 | 560 | 66.7 | 400 | 323.8 | 156 | 381 | 7 | 489 | 12.7 | 20 | 11/4 | 230 | 13/8 | M33 | 102 |
| 14 | 605 | 69.9 | 432 | 355.6 | 165 | 412.8 | 7 | 527 | 12.7 | 20 | 13/8 | 240 | 11/2 | M36 | 150 |
| 16 | 685 | 76.2 | 495 | 406.4 | 178 | 469.9 | 7 | 603.2 | 12.7 | 20 | 11/2 | 260 | 15/8 | M39 | 190 |
| 18 | 745 | 82.6 | 546 | 452.2 | 184 | 533.4 | 7 | 654 | 12.7 | 20 | 15/8 | 280 | 13/4 | M42 | 240 |
| 20 | 815 | 88.9 | 610 | 508 | 190 | 584.2 | 7 | 723.9 | 12.7 | 24 | 15/8 | 300 | 13/4 | M42 | 295 |
| 24 | 940 | 101.6 | 718 | 609.6 | 203 | 692.2 | 7 | 838.2 | 12.7 | 24 | 17/8 | 335 | 2 | M48 | 365 |
Lớp 900
| NPS | Dia ngoài. | Mặt bích dày. | Hub OD | Mối hàn cổ OD | Hàn cổ dài | Rf dia. | Chiều cao RF | Bu lông | Lỗ lỗ dia | Không có bu lông | Dia Stud Bu lông | Chiều dài stud RF | Kích thước lỗ | Kích thước stud ISO | Trọng lượng tính bằng kg |
| - | O | T | X | MỘT | H | R | - | - | TG | - | - | - | - | - | - |
| 1 | 150 | 38.1 | 52 | 33.5 | 83 | 50.8 | 7 | 101.6 | 6.4 | 4 | 7/8 | 150 | 1 | M24 | 5.4 |
| 1 | 180 | 38.1 | 70 | 48.3 | 89 | 73 | 7 | 123.8 | 6.4 | 4 | 1 | 160 | 11/8 | M27 | 7.8 |
| 2 | 215 | 38.1 | 105 | 60.3 | 102 | 92.1 | 7 | 165.1 | 6.4 | 8 | 7/8 | 150 | 1 | M30 | 11..5 |
| 2 | 245 | 41.3 | 124 | 73 | 105 | 104.8 | 7 | 190.5 | 6.4 | 8 | 1 | 165 | 11/8 | M27 | 15.8 |
| 3 | 240 | 38.1 | 127 | 88.9 | 102 | 127 | 7 | 190.5 | 9.5 | 8 | 7/8 | 150 | 1 | M24 | 22 |
| 4 | 290 | 44.5 | 159 | 114.3 | 114 | 157.2 | 7 | 235 | 12.7 | 8 | 11/8 | 180 | 11/4 | M30 | 22 |
| 6 | 380 | 55.6 | 235 | 168.3 | 140 | 215.9 | 7 | 317.5 | 12.7 | 12 | 11/8 | 195 | 11/4 | M30 | 70 |
| 8 | 470 | 63.5 | 298 | 219.1 | 162 | 269.9 | 7 | 393.7 | 12.7 | 12 | 13/8 | 230 | 11/2 | M36 | 119 |
| 10 | 545 | 69.9 | 368 | 273 | 184 | 323.8 | 7 | 469.9 | 12.7 | 16 | 13/8 | 240 | 11/2 | M36 | 204 |
| 12 | 610 | 79.4 | 419 | 323.8 | 200 | 381 | 7 | 533.4 | 12.7 | 20 | 13/8 | 260 | 11/2 | M36 | 303 |
| 14 | 640 | 85.8 | 451 | 355.6 | 213 | 412.8 | 7 | 558.8 | 12.7 | 20 | 11/2 | 280 | 15/8 | M39 | 400 |
| 16 | 705 | 88.9 | 508 | 406.4 | 216 | 469.9 | 7 | 616 | 12.7 | 20 | 15/8 | 290 | 13/4 | M42 | 510 |
| 18 | 785 | 101.9 | 565 | 457.2 | 229 | 533.4 | 7 | 685.8 | 12.7 | 20 | 17/8 | 330 | 2 | M48 | 738 |
| 20 | 855 | 108 | 622 | 508 | 248 | 584.2 | 7 | 749.3 | 12.7 | 20 | 2 | 355 | 21/8 | M52 | 932 |
| 24 | 1040 | 139.7 | 749 | 609.6 | 292 | 692.2 | 7 | 901.7 | 12.7 | 20 | 21/2 | 445 | 25/8 | M64 | 1511 |
Lớp 1500
| NPS | Dia ngoài. | Mặt bích dày. | Hub OD | Mối hàn cổ OD | Hàn cổ dài | Rf dia. | Chiều cao RF | Bu lông | Lỗ lỗ dia | Không có bu lông | Dia Stud Bu lông | Chiều dài stud RF | Kích thước lỗ | Kích thước stud ISO | Trọng lượng tính bằng kg |
| - | O | T | X | MỘT | H | R | - | - | TG | - | - | - | - | - | - |
| 1 | 150 | 38.1 | 52 | 33.5 | 83 | 50.8 | 7 | 101.6 | 6.4 | 4 | 7/8 | 150 | 1 | M24 | 5.4 |
| 1 | 180 | 38.1 | 70 | 48.3 | 89 | 73 | 7 | 123.8 | 6.4 | 4 | 1 | 160 | 11/8 | M27 | 7.8 |
| 2 | 215 | 38.1 | 105 | 60.3 | 102 | 92.1 | 7 | 165.1 | 6.4 | 8 | 7/8 | 150 | 1 | M24 | 11.5 |
| 2 | 245 | 41.3 | 124 | 73 | 105 | 104.8 | 7 | 190.5 | 6.4 | 8 | 1 | 165 | 11/8 | M27 | 15.8 |
| 3 | 265 | 47.7 | 133 | 88.9 | 117 | 127 | 7 | 203.2 | 9.5 | 8 | 11/8 | 185 | 11/4 | M30 | 22 |
| 4 | 310 | 54 | 162 | 114.3 | 124 | 157.2 | 7 | 241.3 | 12.7 | 8 | 11/4 | 205 | 13/8 | M33 | 22 |
| 6 | 395 | 82.6 | 229 | 168.3 | 171 | 215.9 | 7 | 317.5 | 12.7 | 12 | 13/8 | 265 | 11/2 | M36 | 70 |
| 8 | 485 | 92.1 | 292 | 219.1 | 213 | 269.9 | 7 | 393.7 | 12.7 | 12 | 15/8 | 300 | 13/4 | M42 | 119 |
| 10 | 585 | 108 | 368 | 273 | 254 | 323.8 | 7 | 482.6 | 12.7 | 12 | 17/8 | 345 | 1 | M48 | 204 |
| 12 | 675 | 123.9 | 451 | 32.8 | 283 | 381 | 7 | 571.5 | 12.7 | 16 | 2 | 380 | 21/8 | M52 | 303 |
| 14 | 750 | 133.4 | 495 | 355.6 | 298 | 412.8 | 7 | 635 | 12.7 | 16 | 21/4 | 415 | 23/8 | M56 | 400 |
| 16 | 825 | 146.1 | 552 | 406.4 | 311 | 469.9 | 7 | 704.8 | 12.7 | 16 | 21/2 | 450 | 25/8 | M64 | 510 |
| 18 | 915 | 162 | 597 | 457.2 | 327 | 533.4 | 7 | 774.7 | 12.7 | 16 | 23/4 | 500 | 27/8 | M72 | 738 |
| 20 | 985 | 177.8 | 641 | 508 | 356 | 584.2 | 7 | 831.8 | 12.7 | 16 | 3 | 545 | 31/8 | M76 | 932 |
| 24 | 1170 | 203.2 | 762 | 609.6 | 406 | 692.2 | 7 | 990.6 | 12.7 | 16 | 31/2 | 620 | 35/8 | M90 | 1511 |
Lớp 2500
| NPS | Dia ngoài. | Mặt bích dày. | Hub OD | Mối hàn cổ OD | Hàn cổ dài | Rf dia. | Chiều cao RF | Bu lông | Lỗ lỗ dia | Không có bu lông | Dia Stud Bu lông | Chiều dài stud RF | Kích thước lỗ | Kích thước stud ISO | Trọng lượng tính bằng kg |
| - | O | T | X | MỘT | H | R | - | - | TG | - | - | - | - | - | - |
| 1 | 160 | 38.1 | 57 | 33.5 | 92 | 50.8 | 7 | 108 | 6.4 | 4 | 7/8 | 150 | 1 | M24 | 6.5 |
| 1 | 205 | 44.5 | 79 | 48.3 | 111 | 73 | 7 | 146 | 6.4 | 4 | 11/8 | 180 | 11/4 | M30 | 13 |
| 2 | 235 | 50.8 | 95 | 60.3 | 127 | 92.1 | 7 | 171.4 | 6.4 | 8 | 1 | 185 | 11/8 | M27 | 19 |
| 2 | 265 | 57.2 | 114 | 73 | 143 | 104.8 | 7 | 196.8 | 6.4 | 8 | 11/8 | 205 | 11/4 | M30 | 24 |
| 3 | 305 | 66.7 | 133 | 88.9 | 168 | 127 | 7 | 228.6 | 9.5 | 8 | 11/4 | 230 | 13/8 | M33 | 43 |
| 4 | 355 | 76.2 | 165 | 114.3 | 190 | 157.2 | 7 | 273 | 12.7 | 8 | 11/2 | 260 | 15/8 | M39 | 66 |
| 6 | 485 | 108 | 235 | 168.3 | 273 | 215.9 | 7 | 368.3 | 12.7 | 8 | 2 | 350 | 21/8 | M52 | 172 |
| 8 | 550 | 127 | 305 | 219.1 | 318 | 269.9 | 7 | 438.2 | 12.7 | 12 | 2 | 385 | 21/8 | M52 | 261 |
| 10 | 675 | 165.1 | 375 | 273 | 419 | 323.8 | 7 | 539.8 | 12.7 | 12 | 21/2 | 490 | 25/8 | M64 | 485 |
| 12 | 760 | 184.2 | 441 | 32.8 | 464 | 381 | 7 | 619.1 | 12.7 | 12 | 23/4 | 540 | 27/8 | M72 | 730 |
