Thực phẩm Lớp 304 Thép không gỉ Thép dài 180 ° uốn cong ống

Thực phẩm Lớp 304 Thép không gỉ Thép dài 180 ° uốn cong ống

Các hệ thống đường ống thường là một mạng lưới các lượt phức tạp, thay đổi độ cao, phụ kiện, v.v., hiếm khi chạy theo đường thẳng giữa các quá trình và việc sử dụng các uốn cong đường ống trong một thiết kế hoặc dự án đóng vai trò quan trọng trong hoạt động đúng của hệ thống đã hoàn thành.

Các uốn cong trục gá 180 ° được làm từ ống thép không gỉ cấp cao cấp cao cấp được đánh bóng bằng cách sử dụng một chiếc Bender CNC Mandrel Bender và các mandrel tùy chỉnh để cung cấp một khúc cua tốt mà không có nếp nhăn hoặc vết trầy xước, các đầu được cắt bằng laser và các khúc cua sau đó được đánh bóng tinh xảo với 180 grit cuối cùng được làm sạch siêu âm.

Thép không gỉ cấp 304 có khả năng chống ăn mòn và mài mòn cao, đảm bảo hiệu suất lâu dài và dễ dàng hàn vào nhiều bộ phận khác với các công cụ hàn thông thường, mặc dù nên hàn MIG hoặc TIG được khuyến nghị cho kết quả tốt.

Các uốn cong LR bằng thép không gỉ (bán kính dài) có kích thước trung tâm đến mặt có đường kính 1,5 x. Chúng là một loại khuỷu tay phổ biến và được sử dụng khi không gian có sẵn và dòng chảy quan trọng hơn.

Thép không gỉ uốn cong bán kính dài 180 ° được sử dụng trong nhiều ứng dụng như nhà máy lọc dầu, hệ thống quản lý nước thải, ngành chế biến thực phẩm, ngành hóa dầu và đặc biệt là trong các hệ thống truyền tải khí nén.

Các tính năng của uốn cong trục mandrel 80 °

Không có nhăn, không phình khởi động, không gãi hoặc ghi điểm, cực kỳ hình bầu dục, bề mặt thẩm mỹ thị giác, mở rộng chân ở mỗi bên, các cạnh cưa được gỡ rối.

Trước ：Bức tường dày 180 độ thép không gỉ uốn cong chân dài
KẾ TIẾP:Thép không gỉ Weld Weld được chải 90 ° Bán kính (SR)

Giới thiệu

Uốn ống bán kính dài 180 °
Mục	Thép không gỉ ống kính dài 180 ° uốn cong
Tiêu chuẩn	GB/5237-2008, ASME B16.9; GB12459; DIN2615; GOST17375; JIS B2311
Vật liệu	Thép không gỉ 304/316
Bề mặt	Đánh bóng
Kiểu	Hàn
kích cỡ	NPS 1/2-42 ”
Thời gian giao hàng	Trong vòng 5-30 ngày sau khi nhận được tiền trả trước
Đóng gói	Hộp thùng bong bóng hộp
Ứng dụng	Hệ thống xả xe, phụ kiện máy móc, dầu, công nghiệp hóa chất, bảo tồn nước, vv.

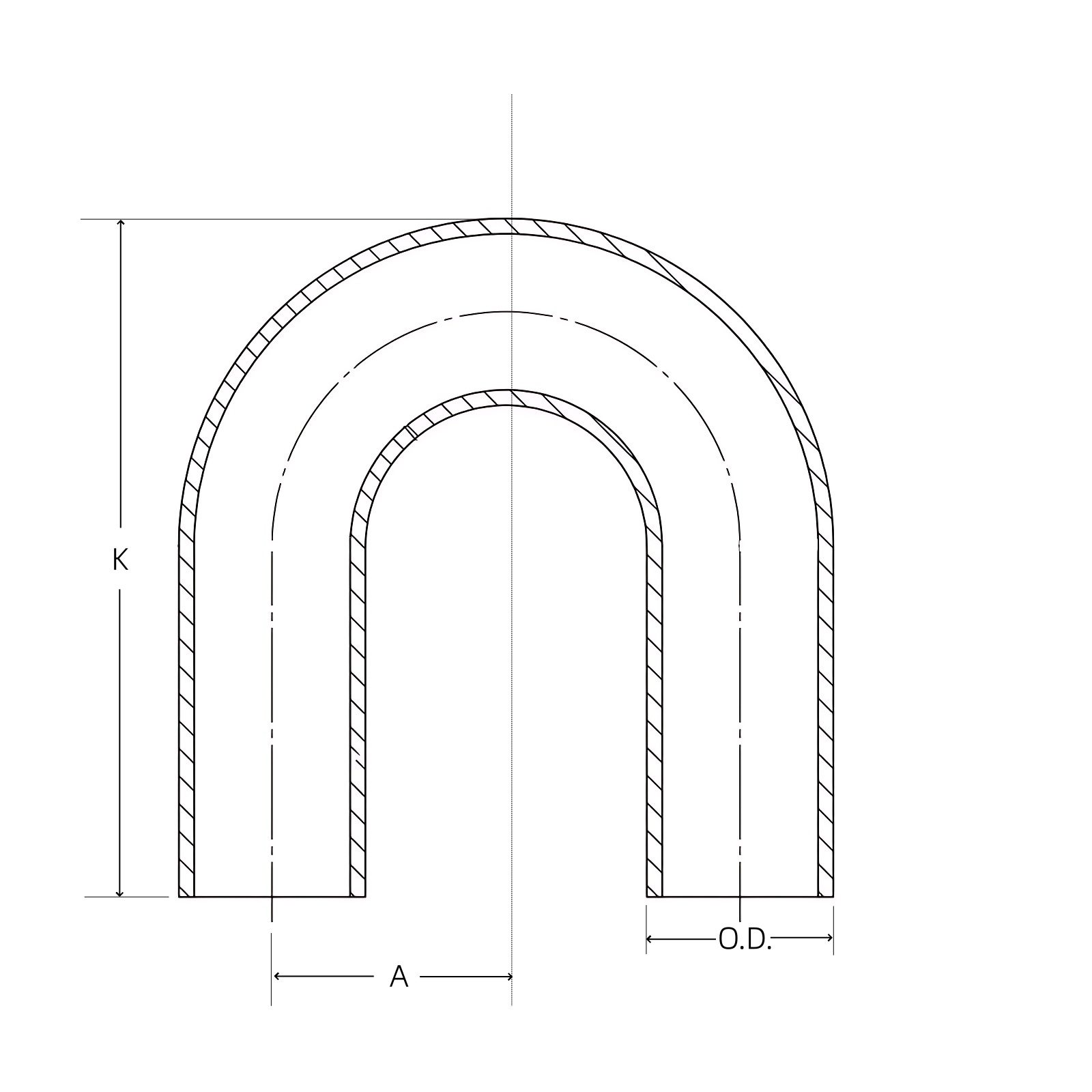

NPS	O.D.	MỘT	K	Độ dày tường
				Ánh sáng Tường	Sch 20	Sch 30	STD	Sch 40	Sch 60	X-sig	Sch 80	Sch 100	Sch 120	Sch 140	Sch 160	Xx STG
1/2	0.840	1 1/2	1 7/8	0.083	-	-	0.109	0.109	-	0.147	0.147	-	-	-	0.188	0.294
3/4	1.050	1 1/8	1 11/16	0.083	-	-	0.113	0.113	-	0.154	0.154	-	-	-	0.219	0.308
1	1.315	1 1/2	2 3/16	0.109	-	-	0.133	0.133	-	0.179	0.179	-	-	-	0.250	0.358
1 1/4	1.660	1 7/8	2 3/4	0.109	-	-	0.140	0.140	-	0.191	0.191	-	-	-	0.250	0.382
1 1/2	1.900	2 1/4	3 1/4	0.109	-	-	0.145	0.145	-	0.200	0.200	-	-	-	0.281	0.400
2	2.375	3	4 3/16	0.109	-	-	0.154	0.154	-	0.218	0.218	-	-	-	0.344	0.436
2 1/2	2.875	3 3/4	5 3/16	0.120	-	-	0.203	0.203	-	0.276	0.276	-	-	-	0.375	0.552
3	3.500	4 1/2	6 1/4	0.120	-	-	0.216	0.216	-	0.300	0.300	-	-	-	0.438	0.600
3 1/2	4.000	5 1/4	7 1/4	0.120	-	-	0.216	0.216	-	0.318	0.318	-	-	-	-	0.636
4	4.500	6	8 1/4	0.120	-	-	0.237	0.237	-	0.337	0.337	-	0.438	-	0.531	0.674
5	5.563	7 1/2	10 5/16	0.134	-	-	0.258	0.258	-	0.375	0.375	-	0.500	-	0.625	0.750
6	6.625	9	12 5/16	0.134	-	-	0.280	0.280	-	0.432	0.432	-	0.562	-	0.719	0.864
8	8.625	12	16 5/16	0.148	0.250	0.277	0.322	0.322	0.406	0.500	0.500	0.594	0.719	0.812	0.906	0.875
10	10.750	15	20 3/8	0.165	0.250	0.307	0.365	0.365	0.500	0.500	0.594	0.719	0.844	1.000	1.125	1.000
12	12.750	18	24 3/8	0.180	0.250	0.330	0.375	0.406	0.562	0.500	0.688	0.844	1.000	1.125	1.312	1.000
14	14.000	21	28	0.250	0.312	0.375	0.375	0.438	0.594	0.500	0.750	0.938	1.094	1.250	1.406	-
16	16.000	24	32	0.250	0.312	0.375	0.375	0.500	0.656	0.500	0.844	1.031	1.219	1.438	1.594	-
18	18.000	27	36	0.250	0.312	0.438	0.375	0.562	0.750	0.500	0.938	1.156	1.375	1.562	1.781	-
20	20.000	30	40	0.250	0.375	0.500	0.375	0.594	0.812	0.500	1.031	1.281	1.500	1.750	1.969	-
24	24.000	36	48	0.250	0.375	0.562	0.375	0.688	0.969	0.500	1.219	1.531	1.812	2.062	2.344	-
30	30.000	45	60	0.312	0.500	0.625	0.375	-	-	0.500	-	-	-	-	-	-
36	36.000	54	-	0.312	0.500	0.625	0.375	0.750	-	0.500	-	-	-	-	-	-
42	42.000	63	-	-	-	-	0.375	-	-	0.500	-	-	-	-	-	-
