Các sợi ống không gỉ thon cung cấp một con dấu ổn định và nhất quán

Các sợi ống không gỉ thon cung cấp một con dấu ổn định và nhất quán

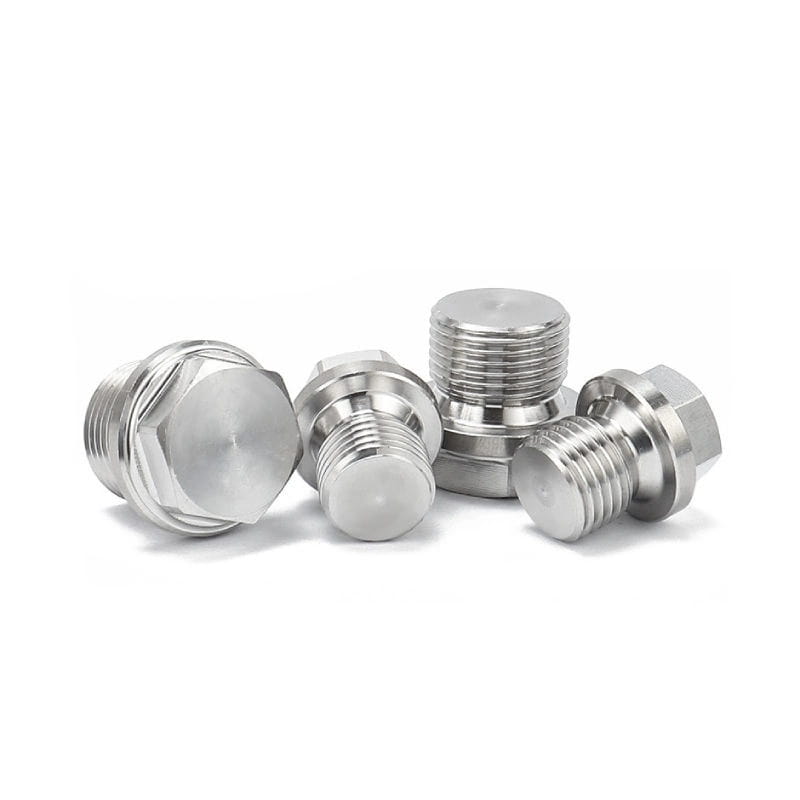

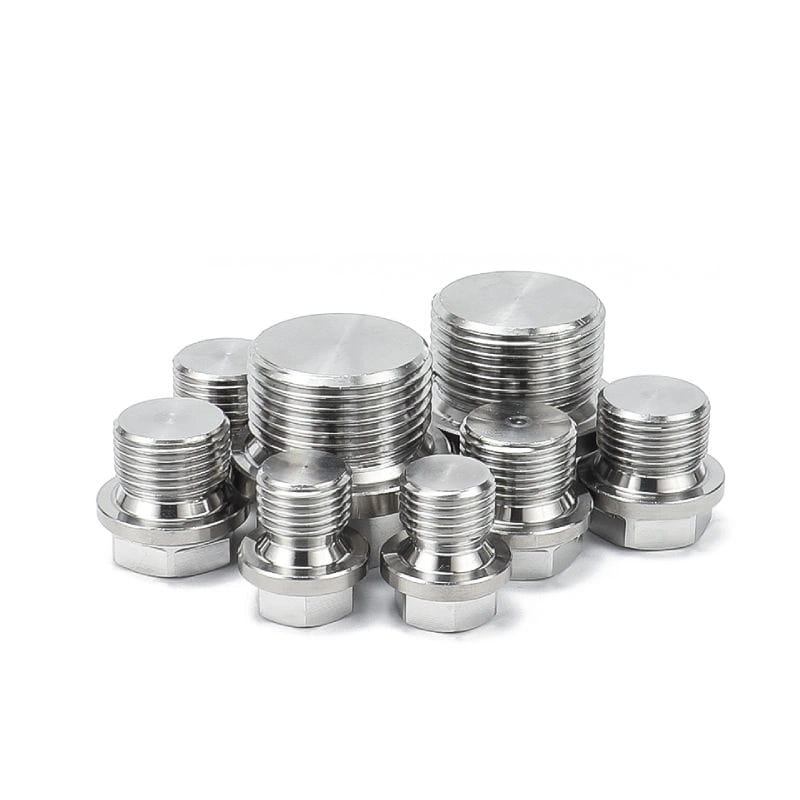

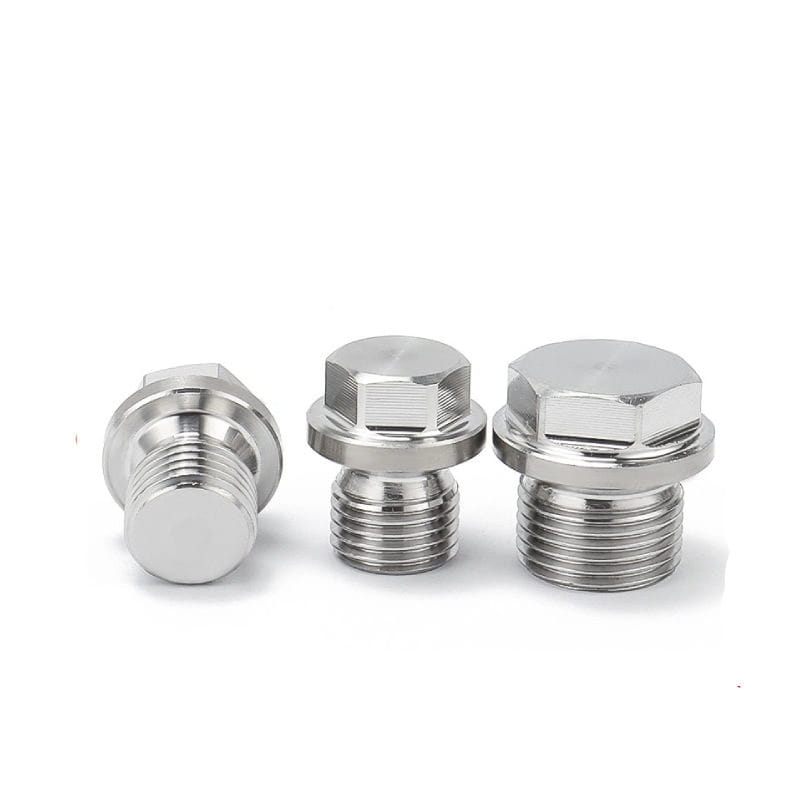

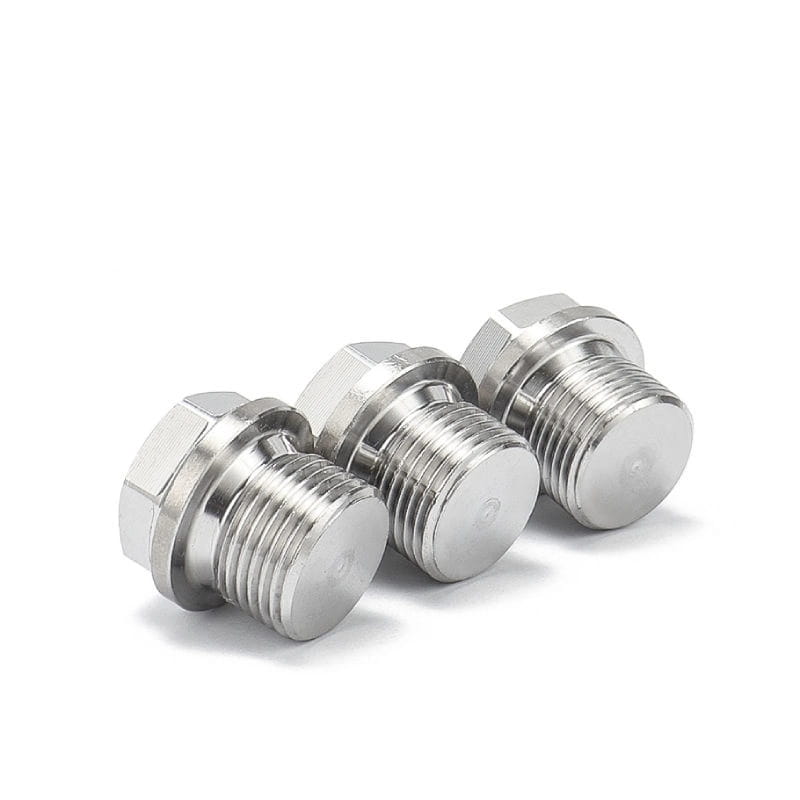

Phích cắm ống là các phụ kiện kim loại hình trụ với trục thon ở một đầu và phần ổ đĩa ở đầu kia. Nó là một phương pháp đơn giản và rẻ tiền để kết nối một đường ống. Các sợi thon có một cấu hình hình nón nhẹ, khiến các sợi nam và nữ nén vào nhau để tạo thành một con dấu chặt chẽ. Trong sử dụng, trục ren nam được vặn vào sợi nữ của đường ống hoặc vỏ.

Các phích cắm ren bằng thép không gỉ có thể được chèn vào các khe hở và niêm phong các đầu của đường ống, cung cấp một con dấu ổn định và nhất quán hơn và ngăn chặn bụi bẩn, độ ẩm hoặc các chất gây ô nhiễm khác ảnh hưởng đến các sợi chỉ của bạn. Chúng có thiết kế thân hình và lắp ráp phích cắm dễ thay thế làm cho các phụ kiện đường ống công nghiệp này rất dễ bảo trì và sạch sẽ.

Nói chung, các phích cắm ống này thường được mạ bằng chrome hoặc niken để hoàn thiện và khả năng chống ăn mòn tốt hơn.

Vai trò chính của phích cắm ống là chặn dòng chất lỏng, nhưng chúng cũng được sử dụng để ngăn chặn bụi bẩn và các chất gây ô nhiễm khác xâm nhập vào một lỗ mở trong ống. Chúng được sử dụng trong các ngành công nghiệp từ hệ thống ống nước và xây dựng đến thủy lực, vận chuyển khí đốt, nông nghiệp, sản xuất thực phẩm và đồ uống, và chế biến hóa chất công nghiệp, v.v.

Trước ：Mũ ống không gỉ được sử dụng để thay đổi hướng đường ống
KẾ TIẾP:Chống lại phích cắm ống thép không gỉ ăn mòn với các chủ đề NPT nam

Giới thiệu

Tiêu chuẩn	ASTM A312, ANSI B16.9, EN, DIN, GOST, JIS, v.v.
Vật liệu	Thép carbon: A105, A350 LF2, v.v. Thép đường ống: ASTM 694 F42, F52, F60, F65, F70, v.v. Thép không gỉ: A182F304/304L, A182 F316/316L, A182F321, A182F310S, A182F347H, A182F316TI, 317/317L, 904L Thép không gỉ Duplex: ASTM A182 F51, F53, F55, UNS31803, SAF2205, UNS32205, UNS32750, UNS32760, 1.4462,1.4410,1.4501 và v.v. Hợp kim niken: Inconel600, Inconel625, Inconel690, Incoloy800, Incoloy 825, Incoloy 800H, C22, C-276, Monel400, Alloy20, v.v.
Bề mặt	Cát lăn, gương, chân tóc, vụ nổ cát, bàn chải, sáng
Kiểu	Bằng máy cnc hoặc máy tiện
kích cỡ	M10-64
Thời gian giao hàng	Trong vòng 5-30 ngày sau khi nhận được tiền trả trước
Đóng gói	bọc-pallet được bọc hoặc trong hộp gỗ đáng tin cậy
Ứng dụng	Dầu khí/hàng không vũ trụ/luyện kim/bán dẫn/trạm điện

KTôTôiểu chủ bắt vít			M10	M12	-	-	M14	M16	-	-	M18	M20	-	-	M22	M24	M26
d			M10	M12	-	-	M14	M16	-	-	M18	M20	-	-	M22	M24	M26
d	Chủ đề ống		G 1/8 a	-	G 1/4a#	G 1/4A	-	-	G 3/8a#	G 3/8A	-	-	G 1/2a#	G 1/2A	-	-	-
P	Sân 1		1	1.5	-	-	1.5	1.5	-	-	1.5	1.5	-	-	1.5	1.5	1.5
	Sân 2		-	-	-	-	-	-	-	-	-	2*	-	-	-	-	-
c	Min = Kích thước danh nghĩa		3	3	3	3	3	3	3	3	4	4	4	4	4	4	4
	Tối đa		3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	4.5	4.5	4.5	4.5	4.5	4.5	4.5
DK	Max = Kích thước danh nghĩa		14	17	18	18	19	21	22	22	23	25	26	26	27	29	31
	Tối thiểu		13.57	16.57	17.57	17.57	18.48	20.48	21.48	21.48	22.48	24.48	25.48	25.48	26.48	28.48	30.38
e	Tối thiểu	DIN 475-1	-	-	-	-	-	18.72	18.72	18.72	18.72	20.88	20.88	20.88	20.88	23.91	-
		Din ISO 272	10.89	14.2	14.2	14.2	14.2	17.59	17.59	17.59	17.59	19.85	19.85	19.85	19.85	22.78	26.17
i	Kích thước danh nghĩa		8	12	8	12	12	12	8	12	12	14	10	14	14	14	16
	Tối thiểu		7.8	11.8	7.8	11.8	11.8	11.8	7.8	11.8	11.8	13.8	9.8	13.8	13.8	13.8	15.8
	Tối đa		8.2	12.2	8.2	12.2	12.2	12.2	8.2	12.2	12.2	14.2	10.2	14.2	14.2	14.2	16.2
h	≈		17	21	17	21	21	21	17	21	24	26	22	26	26	27	30
m	Kích thước danh nghĩa		6	6	6	6	6	6	6	6	8	8	8	8	8	9	10
	Tối thiểu		5.76	5.76	5.76	5.76	5.76	5.76	5.76	5.76	7.71	7.71	7.71	7.71	7.71	8.71	9.71
	Tối đa		6.24	6.24	6.24	6.24	6.24	6.24	6.24	6.24	8.29	8.29	8.29	8.29	8.29	9.29	10.29
S	DIN 475-1	Tối đa	-	-	-	-	-	17	17	17	17	19	19	19	19	22	-
		Tối thiểu						16.57	16.57	16.57	16.57	18.48	18.48	18.48	18.48	21.16	-
	Din ISO 272	Tối đa	10	13	13	13	13	16^	16^	16^	16^	18^	18^	18^	18^	21^	24
		Tối thiểu	9.64	12.57	12.57	12.57	12.57	15.57	15.57	15.57	15.57	17.57	17.57	17.57	17.57	20.16	23.16
mỗi 1000 đơn vị			12	20.3	20	23.8	25	35.2	32.2	38.1	48.6	64.5	57.8	66.6	73.4	93.5	120

Kiểu chủ bắt vít			-	M27	M30	M33	M36	M38	M39	M42	M45	M48	M52	-	M56	M60	M64
d			-	M27	M30	M33	M36	M38	M39	M42	M45	M48	M52	-	M56	M60	M64
d	Chủ đề ống		G 3/4a#	G 3/4A	-	G 1a	-	G 1 1/8A	-	G 1 1/4A	-	G 1 1/2A	-	G 1 3/4A	-	G 2a	-
P	Sân 1		-	-	1.5	-	1.5	1.5	-	1.5	1.5	1.5	1.5	-	-	-	-
	Sân 2		-	2	2	2	2	-	2	2	2	2	2	-	2	2	2
c	Min = Kích thước danh nghĩa		4	4	4	5	5	5	5	5	5	5	5	5	5	5	5
	Tối đa		4.5	4.5	4.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5
DK	Max = Kích thước danh nghĩa		32	32	36	39	42	44	46	49	52	55	60	62	64	68	72
	Tối thiểu		31.38	31.38	35.38	38.38	41.38	43.38	45.38	48.38	51.26	54.26	59.26	61.26	63.26	67.26	71.26
e	Tối thiểu	DIN 475-1	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
		Din ISO 272	26.17	26.17	26.17	29.56	29.56	29.56	29.56	32.95	32.95	32.95	32.95	32.95	32.95	32.95	32.95
i	Kích thước danh nghĩa		12	16	16	16	16	16	16	16	16	16	16	20	20	20	20
	Tối thiểu		11.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	19.8	19.8	19.8	19.8
	Tối đa		12.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	20.2	20.2	20.2	20.2
h	≈		26	30	30	32	32	32	32	33	33	33	33	40	40	40	40
m	Kích thước danh nghĩa		10	10	10	11	11	11	11	12	12	12	12	15	15	15	15
	Tối thiểu		9.71	9.71	9.71	10.65	10.65	10.65	10.65	11.65	11.65	11.65	11.65	14.65	14.65	14.65	14.65
	Tối đa		10.29	10.29	10.29	11.35	11.35	11.35	11.35	12.35	12.35	12.35	12.35	15.35	15.35	15.35	15.35
S	DIN 475-1	Tối đa	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
		Tối thiểu	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	Din ISO 272	Tối đa	24	24	24	27	27	27	27	30	30	30	30	36	36	36	36
		Tối thiểu	23.16	23.16	23.16	26.16	26.16	26.16	26.16	29.16	29.16	29.16	29.16	35	35	35	35
mỗi 1000 đơn vị			109	127	148	195	220	238	255	300	340	375	430	572	620	695	774
