Hàn mông bằng thép không gỉ bằng đầu nối ống tròn bằng ống tròn

Hàn mông bằng thép không gỉ bằng đầu nối ống tròn bằng ống tròn

Một tee ống được sử dụng để kết hợp hoặc phân chia dòng chất lỏng. Nó có thể kết nối các đường ống có đường kính khác nhau thay đổi hướng chạy của đường ống hoặc được sử dụng để vận chuyển hỗn hợp hai chất lỏng.

Có nhiều loại tee ống theo những cách khác nhau

Vật liệu: tee ống bằng thép không gỉ, tees ống thép carbon, tees ống gang, tees ống niken, v.v.

Kết thúc: Áo thun ống mạ kẽm, tees ống mạ niken, tees ống đen, tees ống trắng, v.v.

Phương pháp kết nối: Tees hàn, tees ren, tees hàn mông, tees mặt bích.

Tees ống có thể bằng hoặc không bằng nhau về kích thước với ba kết nối của chúng, với tees bằng nhau là phổ biến nhất. Tee ống bằng nhau có nghĩa là đường kính nhánh của tee này giống như đường kính ống chính của tee này.

Các tees bằng nhau có một lỗ mở mạnh. Chúng có các đầu vát rằng, khi xả đường ống, tạo ra một máng cho một mối hàn mạnh cho phép dòng chảy tối đa.

Kết nối bởi quá trình hàn mông. Nó có thể chịu được áp lực cao hơn các loại khác. Mông hàn TEE bằng nhau được sử dụng rộng rãi trong dầu mỏ, dược phẩm hàng không vũ trụ, ngành công nghiệp hóa chất, luyện kim, năng lượng điện, công nghiệp quân sự, hỗ trợ kỹ thuật và các đường ống công nghiệp khác, v.v.

Trước ：Ống thép không gỉ ép lạnh bằng tees bằng tees bằng nhau
KẾ TIẾP:Tees giảm ống không gỉ cung cấp sự chuyển đổi giữa các đường ống đường kính khác nhau

Giới thiệu

Tees ống bằng nhau
Mục	Thép không gỉ tees bằng ống tees
Tiêu chuẩn	ASME B16.9, ASME A403, GB12459-2005, DIN, GOST, JIS B2313
Vật liệu	Thép không gỉ: ASTM A403-WP304, WP304L, WP304/304L, WP304H, WP316, WP316L, WP316/316L, WP321, WP321H, WP347, WP347H Thép siêu không gỉ: ASTM 904L, B366-N08904, A403-WP317, 317L, 254SMO (UNS S31254) Thép song công và siêu song công: ASTM A815-S31803, S32205, S32750, S32760, 2205 Thép nhiệt độ thấp: ASTM A420-WPL6, WPL3 Thép hợp kim: ASTM A234-WP11, WP22, WP91 Thép đường ống: API X42, X52, X60, X65, X70 Thép carbon: ASTM A234-WPB, WPC Hợp kim Niken Inconel825, Incolloy800ht, Monel400, Al-Mi Metal
Bề mặt	Dưa chua, thổi cát, nổ tung, làm sáng, đánh bóng, gương đánh bóng, biến mất
Kiểu	Rèn
kích cỡ	NPS½ "-48"
Thời gian giao hàng	Trong vòng 5-30 ngày sau khi nhận được tiền trả trước
Đóng gói	Vỏ nhựa Vỏ gỗ Pallet bằng gỗ
Ứng dụng	Công nghiệp hóa chất, dầu mỏ, công nghiệp dầu khí, công nghiệp xây dựng, luyện kim, dược phẩm, công nghiệp điện, công nghiệp khí đốt, lắp đặt trong nước, vv.

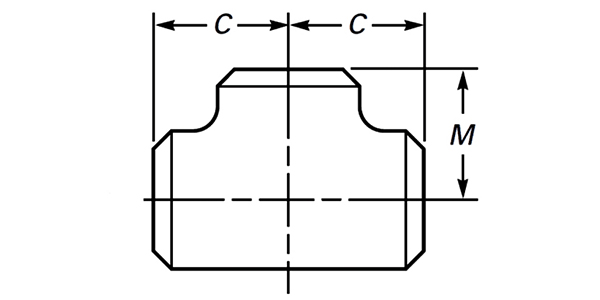

NPS	Đường kính bên ngoài ở góc độ	Trung tâm đến cuối
		Chạy,	Chỗ thoát,
		C	M
½	0.84	1.00	1.00
¾	1.05	1.12	1.12
1	1.32	1.50	1.50
1	1.66	1.88	1.88
1	1.90	2.25	2.25
2	2.38	2.50	2.50
2	2.88	3.00	3.00
3	3.50	3.38	3.38
3	4.00	3.75	3.75
4	4.50	4.12	4.12
5	5.56	4.88	4.88
6	6.62	5.62	5.62
8	8.62	7.00	7.00
10	10.75	8.50	8.50
12	12.75	10.00	10.00
14	14.00	11.00	11.00
16	16.00	12.00	12.00
18	18.00	13.50	13.50
20	20.00	15.00	15.00
22	22.00	16.50	16.50
24	24.00	17.00	17.00
26	26.00	19.50	19.50
28	28.00	20.50	20.50
30	30.00	22.00	22.00
32	32.00	23.50	23.50
34	34.00	25.00	25.00
36	36.00	26.50	26.50
38	38.00	28.00	28.00
40	40.00	29.50	29.50
42	42.00	30.00	30.00
44	44.00	32.00	32.00
46	46.00	33.50	33.50
48	48.00	35.50	35.50

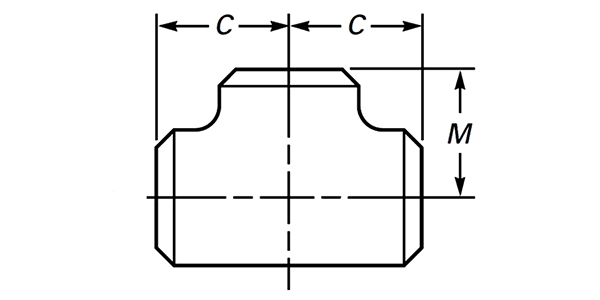

Kích thước ống danh nghĩa (IN)	Đường kính bên ngoài ở góc (trong)	Trung tâm đến cuối
		Chạy,	Chỗ thoát,
		C (in)	M (in)
½	0.84	1.00	1.00
¾	1.05	1.12	1.12
1	1.32	1.50	1.50
1	1.66	1.88	1.88
1	1.90	2.25	2.25
2	2.38	2.50	2.50
2	2.88	3.00	3.00
3	3.50	3.38	3.38
3	4.00	3.75	3.75
4	4.50	4.12	4.12
5	5.56	4.88	4.88
6	6.62	5.62	5.62
8	8.62	7.00	7.00
10	10.75	8.50	8.50
12	12.75	10.00	10.0014
14	14.00	11.00	11.00
16	16.00	12.00	12.00
18	18.00	13.50	13.50
20	20.00	15.00	15.00
22	22.00	16.50	16.50
24	24.00	17.00	17.00
26	26.00	19.50	19.50
28	28.00	20.50	20.50
30	30.00	22.00	22.00
32	32.00	23.50	23.50
34	34.00	25.00	25.00
36	36.00	26.50	26.50
38	38.00	28.00	28.00
40	40.00	29.50	29.50
42	42.00	30.00	30.00
44	44.00	32.00	32.00
46	46.00	33.50	33.50
48	48.00	35.50	35.50
